LINAK DL14 DESKLIFT Hubsäule weißaluminium mit 660 mm Hub

Runde Inline-Hubsäule mit großem Verstellbereich

Die LINAK DL14000A0E660525 ist eine runde, dreiteilige DESKLIFT™ DL14 Hubsäule für elektrisch höhenverstellbare Schreibtische, Sitz-Steh-Arbeitsplätze und moderne Tischsysteme. Die kompakte Inline-Säule verbindet ein niedriges Einbaumaß mit einer großen Hublänge und eignet sich besonders für Tischgestelle ohne Quertraverse, bei denen Beinfreiheit und eine klare Gestaltung wichtig sind.

Mit 660 mm Hub, 525 mm Einbaumaß und einer maximalen Last von bis zu 700 N pro Säule ist die DL14 für ergonomische DESKLINE® Systeme im privaten und gewerblichen Innenbereich ausgelegt. Die integrierte PIEZO™ Technologie unterstützt die Kollisionsvermeidung und kann das Risiko von Beschädigungen am Tisch oder an Hindernissen während der Höhenverstellung reduzieren.

Information zum Produkt

• Original LINAK DESKLINE® / DESKLIFT™ Hubsäule
• Runde, dreiteilige Inline-Säule für höhenverstellbare Tischsysteme
• Geeignet für Schreibtische ohne Quertraverse
• Großer Verstellbereich bei kompakter Einbauhöhe
• Mehr Beinfreiheit und größere Gestaltungsfreiheit beim Tischdesign
• Integrierter PIEZO™ Sensor zur Minimierung von Kollisionsschäden
• 2 Hallsensoren für zuverlässigen Parallellauf
• Gleichlauf des mittleren Profils
• Profile gegen Verdrehung geschützt
• Niedriges Geräuschniveau im Betrieb
• Einsetzbar als Einzelsäule oder in Parallelsystemen
• Kompatibel mit LINAK DESKLINE® Steuereinheiten
• Kompatibel mit LINAK DESKLINE® Bedienelementen
• Kompatibel mit DESKLIFT™ Feet
• Für trockene Innenräume vorgesehen

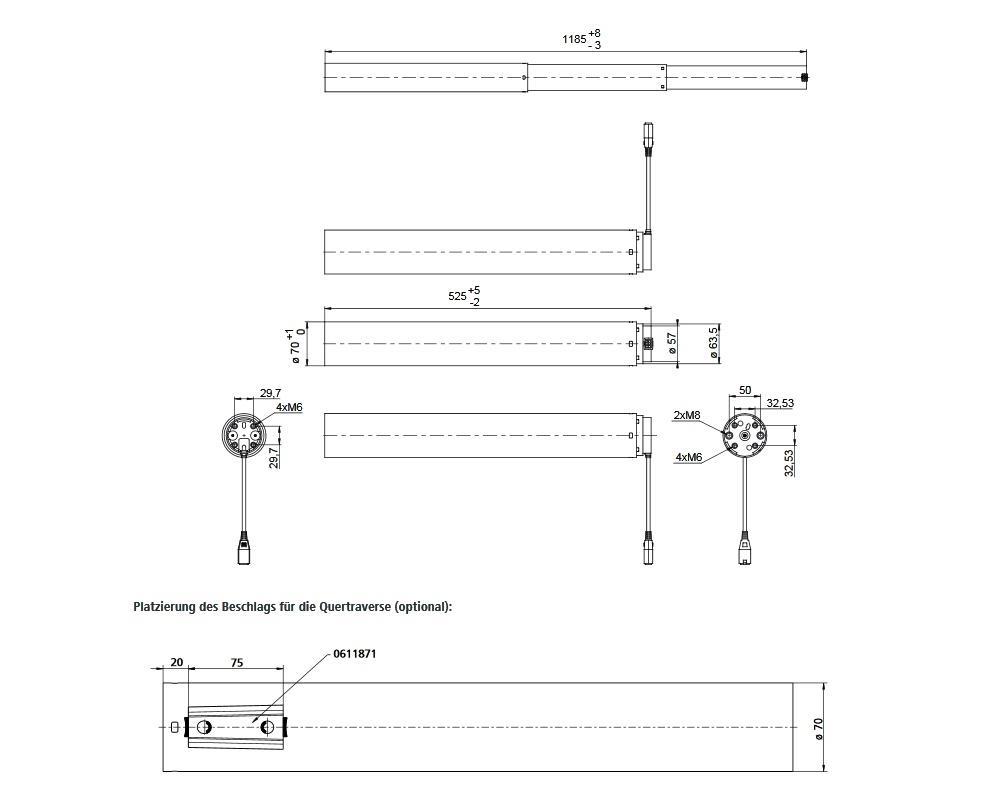

Maße und Detail

• Hersteller: LINAK
• Produktserie: DESKLINE® / DESKLIFT™ DL14
• Artikeltyp: Hubsäule / elektrische Tischsäule
• Artikelnummer / Bestellcode: DL14000A0E660525
• Bauart: dreiteilige runde Inline-Hubsäule
• Spindeltyp: 20 mm Steigung, Standard
• Abdeckringe: keine Abdeckringe
• Montagebeschlag: ohne
• Farbe: Tiefschwarz, RAL 9005
• Option: Standard
• Motortyp: E = PIEZO™ und IID
• Hublänge: 660 mm
• Einbaumaß: 525 mm
• Länge des Außenprofils: 498 mm
• Außenprofil: Ø 70 mm
• Mittleres Profil: Ø 63,5 mm
• Innenprofil: Ø 57 mm
• Maximale Last: bis zu 700 N pro Säule
• Selbsthemmung: bis zu 700 N pro Säule
• Maximale Geschwindigkeit: bis zu 38 mm/s ohne Last
• Dynamisches Biegemoment: My max. 150 Nm
• Sensorik: 2 Hallsensoren für Parallellauf
• Kollisionsschutz: integrierter PIEZO™ Sensor
• Motorkabel: separat erforderlich
• Verfügbare Motorkabellängen laut Hersteller: 200 mm, 500 mm, 1000 mm, 2000 mm oder 2500 mm
• Einsatzart: nur für Druckanwendungen
• Verwendung: einzeln oder 2, 3, 4 parallel
• Multiparallelsysteme: bis zu 16 Säulen möglich, abhängig von Systemauslegung
• Einschaltdauer: 10 %, ca. 1 Minute Dauerbetrieb bei Volllast, danach ca. 9 Minuten Pause
• Betriebstemperatur: 10 °C bis 40 °C
• Lager- und Transporttemperatur laut Datenblatt: -10 °C bis +70 °C
• Relative Luftfeuchtigkeit im Betrieb: 20 % bis 80 %, nicht kondensierend
• Luftdruck im Betrieb: 800 bis 1.060 hPa
• Maximale Einsatzhöhe: 2.000 m
• Einsatzbereich: trockene Innenräume

Vorteile der LINAK DL14

• Großer Hub von 660 mm für ergonomische Sitz-Steh-Anwendungen
• Kompakte Einbauhöhe von 525 mm
• Rundes, schlankes Säulendesign für moderne Tischgestelle
• Geeignet für Tischgestelle ohne Quertraverse
• Mehr Beinfreiheit unter dem Tisch
• Integrierter PIEZO™ Sensor zur Reduzierung von Kollisionsschäden
• Hohe Stabilität durch verdrehgesicherte Profile
• Zuverlässiger Parallellauf durch 2 Hallsensoren
• Niedriger Geräuschpegel für angenehme Nutzung im Büro oder Homeoffice
• Kompatibel mit LINAK DESKLINE® Steuereinheiten und Bedienelementen

Für Schreibtische ohne Quertraverse

Die DL14 wurde speziell für Schreibtische und Tischsysteme entwickelt, bei denen auf eine Quertraverse verzichtet werden soll. Dadurch entsteht mehr Beinfreiheit unter dem Tisch und die Konstruktion kann optisch leichter und moderner wirken. Die runde Inline-Bauform unterstützt ein klares, reduziertes Tischdesign und eignet sich besonders für hochwertige Sitz-Steh-Arbeitsplätze.

Durch den langen Hub von 660 mm lässt sich ein großer Höhenbereich realisieren. Damit kann die Hubsäule sowohl für klassische Büroarbeitsplätze als auch für ergonomische Tischsysteme im Homeoffice oder in gewerblichen Arbeitsbereichen eingesetzt werden.

PIEZO™ Kollisionsschutz

Die DL14000A0E660525 ist mit PIEZO™ ausgestattet. Dabei handelt es sich um einen integrierten Sensor, der das Risiko von Schäden am Tisch oder an Gegenständen bei einer Kollision während der Bewegung minimieren kann. Der Kollisionsschutz ersetzt keine sorgfältige Planung des Bewegungsbereichs, unterstützt aber die Sicherheit und den Schutz der Anwendung im täglichen Betrieb.

Zusätzlich kann je nach System ein Desk Sensor™ 1 Kollisionsschutz-Dongle in die passende LINAK Steuereinheit integriert werden, um den Schutz der Anwendung weiter zu unterstützen. Die konkrete Funktion hängt von der eingesetzten Steuereinheit, Systemkonfiguration und Anwendung ab.

Kompatibilität und Systemaufbau

Die LINAK DL14 ist Bestandteil eines DESKLINE® Systems und wird mit einer passenden LINAK DESKLINE® Steuereinheit betrieben. Die Steuereinheit sorgt für den Parallellauf der angeschlossenen Säulen und steuert die Höhenverstellung über ein kompatibles Bedienelement.

Die Hubsäule kann einzeln, mit zwei, drei oder vier Säulen parallel oder in größeren Multiparallelsystemen eingesetzt werden. Die tatsächliche Systemauslegung richtet sich nach Tischgröße, Anzahl der Säulen, Lastverteilung, gewünschtem Bedienkomfort und verwendeter Steuereinheit.

Montagehinweise

• Die DL14 wird oben am Oberrahmen und unten am Tischfuß befestigt.
• An der Oberseite befinden sich vier M6-Gewindebohrungen zur Befestigung am Oberrahmen.
• Die Oberseite kann laut Montageanleitung mit vier M6-Schrauben oder zwei M8-Schrauben befestigt werden.
• Schraubenqualität oben: mindestens Festigkeitsklasse 8.8
• Schraubenlänge oben: mindestens 9 mm plus Materialstärke, maximal 14 mm plus Materialstärke
• Anzugsmoment oben: maximal 10 Nm
• Die Bodenplatte verfügt über vier M6-Gewindebohrungen und zwei M8-Gewindebohrungen.
• Befestigung am Fuß laut Montageanleitung mit vier M6-Schrauben
• Schraubenqualität unten: mindestens Festigkeitsklasse 8.8
• Schraubenlänge unten: mindestens 10 mm plus Fußdicke, maximal 16 mm plus Fußdicke
• Anzugsmoment unten: maximal 10 Nm
• Die Löcher im Fuß müssen ausreichend groß sein, damit die Schraubenköpfe vollständig eingeschraubt werden können.
• Motorkabel und Netzkabel müssen passend zum vollständigen DESKLINE® System separat ausgewählt werden.

Wichtige Hinweise zur Verwendung

• Die DL14 ist für DESKLINE® Tischsysteme in Innenräumen vorgesehen.
• Die Hubsäule darf nicht im Außenbereich oder in feuchten Bereichen verwendet werden.
• Die Anwendung darf nicht in Umgebungen eingesetzt werden, die mit aggressiven Reinigungsmitteln gereinigt werden müssen.
• Die DL14 darf nur in Druckanwendungen eingesetzt werden.
• Die maximale Last von 700 N pro Säule darf nicht überschritten werden.
• Schwere Lasten sollten mittig auf dem Tisch platziert werden.
• Der Tisch darf nicht als Werkbank oder zum Heben von Personen verwendet werden.
• Während der Bewegung muss oberhalb und unterhalb des Tisches ausreichend Freiraum vorhanden sein.
• Die Einschaltdauer von 10 % darf nicht überschritten werden.
• Bei ungewöhnlichen Geräuschen, Gerüchen, sichtbaren Schäden oder Funktionsstörungen darf das System nicht weiter betrieben werden.
• DESKLINE® Produkte dürfen nicht geöffnet werden. Reparaturen dürfen nur durch autorisierte Fachstellen erfolgen.

Zusammenfassung

Die LINAK DL14000A0E660525 ist eine tiefschwarze DESKLIFT™ DL14 Hubsäule mit 660 mm Hub, 525 mm Einbaumaß und integrierter PIEZO™ Kollisionsschutztechnologie. Die runde, dreiteilige Inline-Säule eignet sich für elektrisch höhenverstellbare Schreibtische und Sitz-Steh-Arbeitsplätze ohne Quertraverse. Mit bis zu 700 N Last pro Säule, bis zu 38 mm/s Geschwindigkeit ohne Last, 2 Hallsensoren und DESKLINE® Kompatibilität ist sie eine hochwertige Lösung für ergonomische Tischsysteme im Büro, Homeoffice und gewerblichen Innenbereich.

Fragen und Antworten

Wofür wird die LINAK DL14 verwendet?

Die DL14 wird als elektrische Hubsäule für höhenverstellbare Schreibtische, Sitz-Steh-Arbeitsplätze und Tischsysteme eingesetzt. Sie eignet sich besonders für Konstruktionen ohne Quertraverse.

Was bedeutet der Bestellcode DL14000A0E660525?

Der Code beschreibt eine DL14 Standardsäule ohne Abdeckringe und ohne Montagebeschlag, in Tiefschwarz RAL 9005, mit PIEZO™ und IID, 660 mm Hub und 525 mm Einbaumaß.

Wie viel Hub bietet diese Hubsäule?

Diese Ausführung bietet eine Hublänge von 660 mm.

Wie hoch ist das Einbaumaß?

Das Einbaumaß beträgt 525 mm.

Welche Farbe hat die Hubsäule?

Die Ausführung DL14000A0E660525 ist in Tiefschwarz RAL 9005 ausgeführt.

Welche Last kann eine DL14 Hubsäule tragen?

Die maximale Last beträgt laut Hersteller bis zu 700 N pro Säule. Die zulässige Gesamtlast hängt von der Anzahl der Säulen, der Tischkonstruktion und der Systemauslegung ab.

Ist die DL14 mit Kollisionsschutz ausgestattet?

Ja. Diese Ausführung ist mit PIEZO™ ausgestattet. Der integrierte Sensor kann das Risiko von Schäden bei einer Kollision während der Höhenverstellung reduzieren.

Kann die DL14 einzeln verwendet werden?

Ja. Die DL14 kann einzeln oder in Parallelsystemen mit zwei, drei oder vier Säulen eingesetzt werden. Größere Multiparallelsysteme sind abhängig von der Systemauslegung möglich.

Welche Steuereinheit wird benötigt?

Die DL14 wird mit kompatiblen LINAK DESKLINE® Steuereinheiten betrieben. Die konkrete Steuereinheit muss zur Anzahl der Säulen, zur Anwendung und zur gewünschten Funktion passen.

Sind Motorkabel im Lieferumfang enthalten?

Motorkabel müssen laut Hersteller separat bestellt werden. Es stehen verschiedene Kabellängen zur Verfügung.

Ist die DL14 für feuchte Räume geeignet?

Nein. Die Hubsäule ist für trockene Innenräume vorgesehen und darf nicht im Außenbereich oder in feuchten Bereichen verwendet werden.

Was bedeutet die Einschaltdauer von 10 %?

Die Einschaltdauer von 10 % bedeutet ungefähr 1 Minute Dauerbetrieb bei Volllast, gefolgt von etwa 9 Minuten Pause.

Darf der Tisch als Werkbank verwendet werden?

Nein. Die Montageanleitung weist darauf hin, dass der Schreibtischrahmen nicht als Werkbank und nicht zum Heben von Personen verwendet werden darf.

Kann die DL14 geöffnet oder repariert werden?

Nein. DESKLINE® Produkte dürfen nicht geöffnet werden. Reparaturen dürfen nur durch autorisierte LINAK Werkstätten oder Servicetechniker durchgeführt werden.
