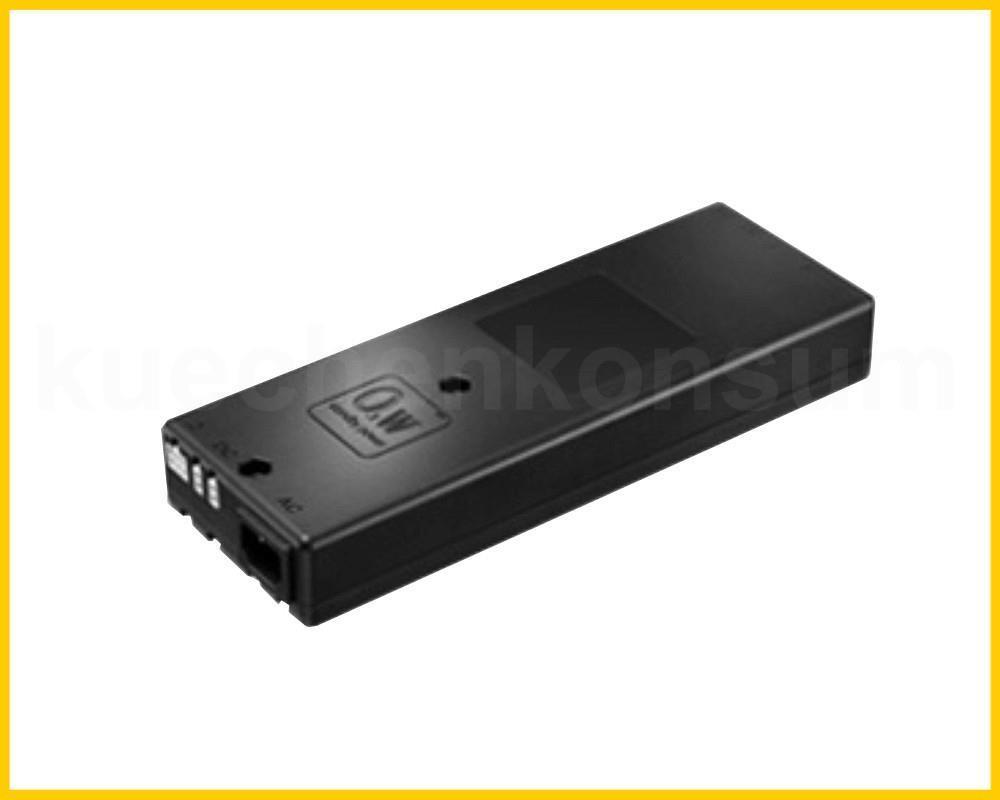

LINAK CBD6S-3 Steuereinheit schwarz 300W für DESKLINE Systeme

Dreifach-Steuerung für elektrische Höhenverstellung

Die LINAK CBD6S-0003-0002-DE ist eine kompakte DESKLINE® Steuereinheit für elektrisch höhenverstellbare Tische, Arbeitsplätze, Werkbänke, Konsolen und Möbelanwendungen. Die schwarze 300-W-Ausführung mit 3 Kanälen eignet sich für Systeme mit bis zu drei kompatiblen LINAK DESKLINE® Antrieben oder Hubsäulen.

Die Steuereinheit übernimmt die zentrale Steuerung der angeschlossenen Säulen oder Einbauantriebe und sorgt für eine gleichmäßige, zuverlässige Höhenverstellung. Durch Softstart und Softstopp beginnt und endet die Bewegung kontrolliert. Die automatische Erkennung von Anzahl und Typ der angeschlossenen Antriebe vereinfacht den Systemaufbau und unterstützt eine schnelle Plug & Play™ Installation.

Information zum Produkt

• Original LINAK DESKLINE® Steuereinheit
• 3-Kanal-Ausführung für bis zu drei kompatible DESKLINE® Antriebe oder Hubsäulen
• 300-W-Version für leistungsstarke Tisch- und Arbeitsplatzsysteme
• Geeignet für höhenverstellbare Schreibtische, Werkbänke, Konsolen und Möbelanwendungen
• Passend für Anwendungen mit drei Säulen oder Einbauantrieben
• Automatische Erkennung der angeschlossenen Säulen oder Einbauantriebe
• Softstart- und Softstopp-Funktion für sanfte Bewegungsabläufe
• Schutz vor Überlastung durch individuelle Strombegrenzung
• Sehr flaches Gehäuse mit nur ca. 38 mm Höhe
• Kompaktes Design für platzsparende Montage unter Tischplatten oder Möbelkonstruktionen
• Kabelrillen an der Unterseite für ein sauberes Kabelmanagement
• Weiße Buchsen zur schnellen Erkennung der Säulenanschlüsse
• Kompatibel mit LINAK DESKLINE® Bedienelementen
• Kompatibel mit optionalen Kollisionsschutzlösungen, abhängig von System und Konfiguration
• Kann die Akkubox BA001 laden
• Sehr geringer Stromverbrauch im Standby-Modus von nur ca. 0,1 W
• PVC-Free™ Ausführung
• Für trockene Innenräume vorgesehen

Maße und Detail

• Hersteller: LINAK
• Produktserie: DESKLINE® CBD6S
• Artikeltyp: Steuereinheit / Control Box
• Angebotsbezeichnung: CBD6S-0003-0002-DE
• Shop-Bezeichnung: Linak Steuereinheit CBD6S-3 schwarz 300W
• Leistung: 300 W
• Anzahl Kanäle: 3 Kanäle
• Anschlussmöglichkeit: 1, 2 oder 3 DESKLINE® Antriebe oder Hubsäulen
• Netzspannung: 100–240 V AC, 50–60 Hz, universal
• Technologie: Schaltnetzteil / SMPS
• Farbe: schwarz

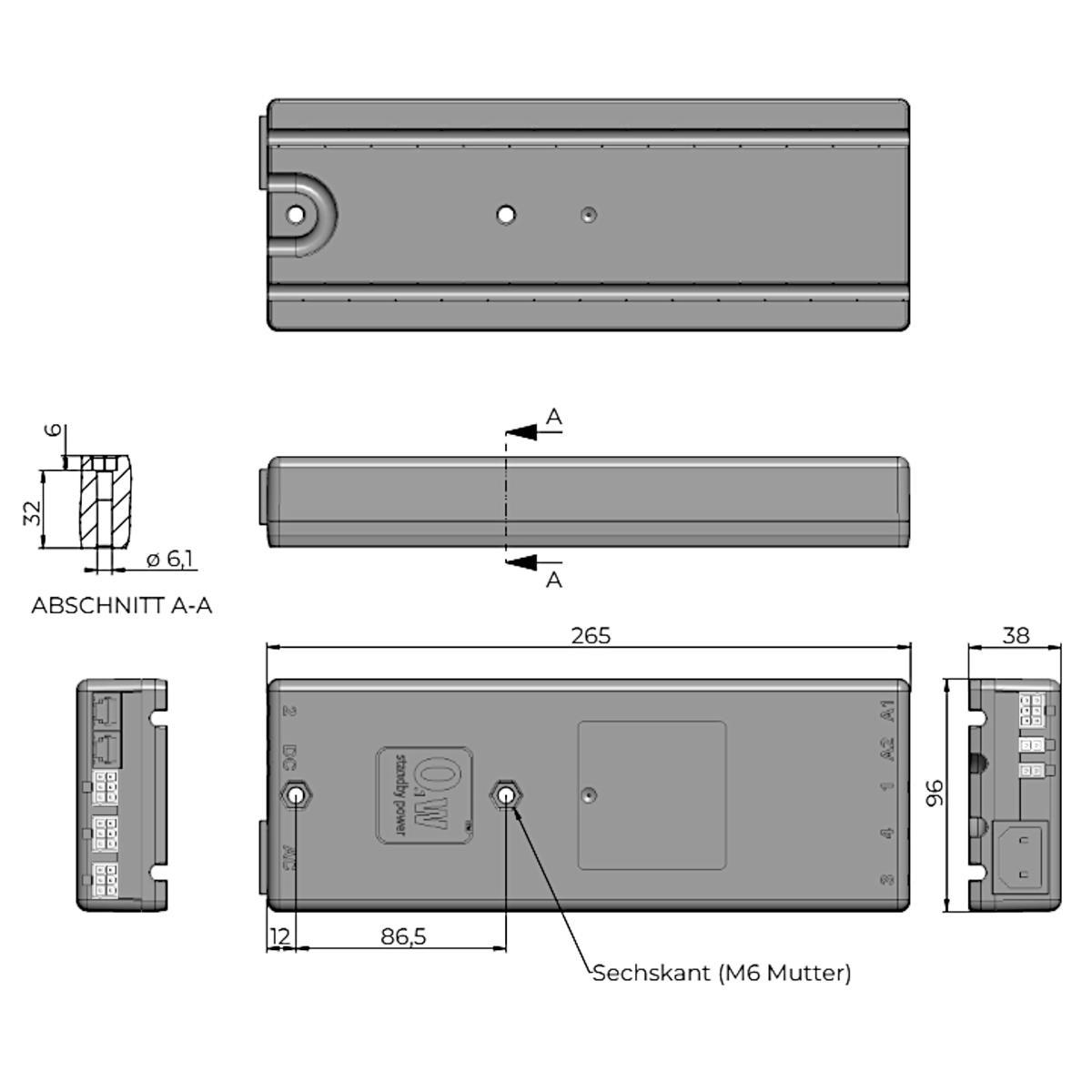

• Länge laut Maßzeichnung 300-W-Version: ca. 265 mm
• Breite laut Maßzeichnung: ca. 96 mm
• Höhe laut Maßzeichnung: ca. 38 mm
• Gewicht 300-W-Version: ca. 500 g
• Steueranschlüsse: A1/A2 für Bedienelemente oder Kollisionsschutz-Dongle
• A1/A2: parallele Anschlüsse
• AC-Anschluss: Anschluss an das Stromnetz
• DC-Anschluss: Anschluss an die Akkubox BA001
• Säulenanschlüsse: Buchsen für DESKLINE® Säulen oder Einbauantriebe
• Standby-Verbrauch: ca. 0,1 W
• Einschaltdauer: maximal 10 %, ca. 2 Minuten Dauerbetrieb bei Volllast, danach ca. 18 Minuten Pause
• Betriebstemperatur: 10 °C bis 40 °C
• Lager- und Transporttemperatur: -10 °C bis +50 °C
• Relative Luftfeuchtigkeit im Betrieb: 20 % bis 80 %, nicht kondensierend
• Luftdruck im Betrieb: 800 bis 1.060 hPa
• Maximale Einsatzhöhe: 2.000 m
• Einsatzbereich: trockene Innenräume
• Zulassungen laut Hersteller für 300-W-Version: EN 60335-1, EN 13849-1, UL 962, PSE
• Netzkabel: separat erforderlich, abhängig von Land und Anwendung

Vorteile der LINAK CBD6S-3 300W

• Leistungsstarke 300-W-Steuerung für DESKLINE® Systeme mit bis zu drei Antrieben
• Geeignet für 3-Säulen-Systeme und spezielle Arbeitsplatzkonstruktionen
• Universelle Netzspannung für flexible Verwendung mit passendem Netzkabel
• Sanfte Bewegung durch Softstart und Softstopp
• Automatische Erkennung angeschlossener Säulen oder Einbauantriebe
• Sehr flache Bauform für unauffällige Montage unter Tischplatten
• Integriertes Kabelmanagement für eine saubere Installation
• Sehr niedriger Standby-Verbrauch
• Kompatibel mit zahlreichen LINAK DESKLINE® Bedienelementen
• Passend für moderne Sitz-Steh-Tische, Arbeitsplätze und Möbelanwendungen

Kompatibilität und Einsatz

Die LINAK CBD6S-0003-0002-DE ist für kompatible LINAK DESKLINE® Systeme vorgesehen. Sie eignet sich besonders für Anwendungen mit einem, zwei oder drei Antrieben beziehungsweise Hubsäulen, zum Beispiel für elektrisch höhenverstellbare Arbeitsplätze, Sondertische, Konsolen, technische Arbeitsplätze oder Möbelanwendungen.

Die Steuereinheit ist mit DESKLINE® Säulen und Einbauantrieben kompatibel. Für bestimmte Antriebe oder Säulen kann eine spezielle Konfiguration erforderlich sein. Dazu gehören laut Hersteller unter anderem LA23, LA31, DL1A, DL2, LC1, DL61 1200 N ohne PIEZO™ und BL1. Die konkrete Systemauslegung sollte deshalb immer zur verwendeten Säule, zum Bedienelement und zur Anwendung passen.

Alle DESKLINE® Bedienelemente können grundsätzlich angeschlossen und verwendet werden. Bei bestimmten LINbus-Bedienelementen ist jedoch eine passende Softwareversion erforderlich. Vor dem Austausch oder der Kombination mit vorhandenen Komponenten sollte daher die Kompatibilität der vorhandenen Steuerung, Säulen und Bedienelemente geprüft werden.

Typische Anwendungen

• Elektrisch höhenverstellbare Schreibtische
• Sitz-Steh-Arbeitsplätze im Büro und Homeoffice
• Arbeitsplätze mit drei Hubsäulen
• Technische Arbeitsplätze und Sondertische
• Konsolen und Mediengestelle
• Werkbänke und Montagetische mit passender Systemauslegung
• Möbelanwendungen mit elektrischer Höhenverstellung

Bedienung und Funktion

Die Bedienung erfolgt über ein kompatibles LINAK DESKLINE® Bedienelement. Je nach eingesetztem Bedienpanel kann die Anwendung einfach nach oben und unten verfahren werden oder zusätzliche Funktionen wie Displayanzeige, Memory-Positionen, Sitz-Steh-Erinnerung oder App-Anbindung unterstützen.

Die CBD6S steuert die angeschlossenen Säulen oder Einbauantriebe und sorgt durch Softstart und Softstopp für eine angenehme Bewegung. Die individuelle Strombegrenzung schützt das System vor Überlastung und unterstützt den zuverlässigen Betrieb der gesamten Anwendung.

Montagehinweise

• Die Steuereinheit wird üblicherweise unter der Tischplatte oder innerhalb der Möbelkonstruktion montiert.
• Die Anschlüsse A1/A2 dienen zum Anschluss von Bedienelementen oder eines Kollisionsschutz-Dongles.
• Die Säulenanschlüsse dienen zum Anschluss kompatibler DESKLINE® Säulen oder Einbauantriebe.
• Das Netzkabel wird am AC-Anschluss angeschlossen.
• Eine Akkubox BA001 kann am DC-Anschluss angeschlossen werden.
• Alle Kabel müssen passend zum System separat ausgewählt werden.
• Das Kabelmanagement sollte so ausgeführt werden, dass Kabel nicht geknickt, gequetscht oder unter Zugspannung montiert werden.
• Die Steuereinheit darf nur in trockenen Innenräumen verwendet werden.

Wichtige Hinweise zur Verwendung

• Die CBD6S ist Bestandteil eines LINAK DESKLINE® Systems und nicht für den isolierten Einzelbetrieb vorgesehen.
• Die angeschlossenen Säulen, Antriebe und Bedienelemente müssen zur Steuereinheit und zur Systemkonfiguration passen.
• Die auf dem Produktetikett der Säule angegebene Einschaltdauer ist zu beachten, da diese niedriger sein kann als die Einschaltdauer der Steuereinheit.
• Die maximale Einschaltdauer der Steuereinheit darf nicht überschritten werden.
• Die Steuereinheit ist nur für trockene Innenräume vorgesehen.
• Bei sichtbaren Schäden, ungewöhnlichen Geräuschen oder Funktionsstörungen darf das System nicht weiter betrieben werden.
• Reparaturen und Eingriffe dürfen nur durch autorisierte Fachstellen erfolgen.

Zusammenfassung

Die LINAK CBD6S-0003-0002-DE ist eine schwarze 3-Kanal-DESKLINE® Steuereinheit mit 300 W Leistung für elektrisch höhenverstellbare Tische, Arbeitsplätze und Möbelanwendungen. Sie unterstützt bis zu drei kompatible LINAK Antriebe oder Hubsäulen, bietet Softstart und Softstopp, automatische Erkennung der angeschlossenen Komponenten, sehr geringen Standby-Verbrauch und ein kompaktes Gehäuse mit integriertem Kabelmanagement. Damit ist sie eine passende Steuerlösung für moderne DESKLINE® Systeme mit bis zu drei Antrieben.

Fragen und Antworten

Wofür wird die LINAK CBD6S-0003-0002-DE verwendet?

Die Steuereinheit wird zur Steuerung elektrisch höhenverstellbarer LINAK DESKLINE® Systeme verwendet. Typische Anwendungen sind Schreibtische, Sitz-Steh-Arbeitsplätze, technische Arbeitsplätze, Konsolen, Sondertische und Möbelanwendungen.

Wie viele Säulen oder Antriebe können angeschlossen werden?

Diese 3-Kanal-Ausführung kann je nach Systemkonfiguration einen, zwei oder drei kompatible LINAK DESKLINE® Antriebe oder Hubsäulen steuern.

Ist die CBD6S eine reine Steuereinheit?

Ja. Die CBD6S ist die zentrale Steuereinheit des Systems. Für ein vollständiges höhenverstellbares System werden zusätzlich kompatible Hubsäulen oder Antriebe, ein Bedienelement und passende Anschlusskabel benötigt.

Ist ein Netzkabel im Lieferumfang enthalten?

Das Netzkabel ist abhängig von Land, Ausführung und Systemaufbau separat auszuwählen. Für ein vollständig angeschlossenes DESKLINE® System müssen die passenden Kabel separat berücksichtigt werden.

Was bedeutet 300 W bei dieser Steuereinheit?

Die Angabe 300 W beschreibt die Leistungsstufe der Steuereinheit. Diese Ausführung ist für leistungsstarke Anwendungen mit bis zu drei kompatiblen DESKLINE® Antrieben oder Hubsäulen vorgesehen.

Welche Netzspannung wird benötigt?

Die 300-W-Version ist für 100–240 V AC bei 50–60 Hz ausgelegt. Dadurch kann die Steuereinheit mit passendem Netzkabel in unterschiedlichen Ländern eingesetzt werden.

Welche Bedienelemente sind kompatibel?

Grundsätzlich können LINAK DESKLINE® Bedienelemente verwendet werden. Bei bestimmten LINbus-Bedienelementen muss jedoch die passende Softwareversion vorhanden sein, damit das Bedienelement mit der CBD6S funktioniert.

Kann die Steuereinheit mit Kollisionsschutz verwendet werden?

Ja. Die CBD6S ist mit LINAK Kollisionsschutzlösungen kompatibel, sofern System, Softwareversion und Zubehör passend ausgelegt sind. Der Kollisionsschutz kann helfen, materielle Schäden bei einer Kollision mit festen Gegenständen zu begrenzen.

Was bedeutet Softstart und Softstopp?

Softstart und Softstopp bedeuten, dass die angeschlossenen Säulen oder Antriebe sanft anlaufen und sanft stoppen. Dadurch wirkt die Höhenverstellung kontrollierter und angenehmer.

Was bedeutet automatische Erkennung?

Die Steuereinheit erkennt automatisch Anzahl und Typ der angeschlossenen Säulen oder Einbauantriebe. Das vereinfacht den Aufbau und die Konfiguration des Systems.

Kann die CBD6S-3 in einem Multiparallelsystem eingesetzt werden?

Ja. Je nach Systemauslegung kann die CBD6S auch in Multiparallelsystemen eingesetzt werden. Dabei müssen alle verwendeten CBD6S Steuereinheiten dieselbe Softwareversion besitzen.

Wie hoch ist der Stromverbrauch im Standby-Modus?

Der Standby-Verbrauch liegt laut Hersteller bei nur ca. 0,1 W. Dadurch eignet sich die Steuereinheit für moderne, energieeffiziente DESKLINE® Systeme.

Ist die Steuereinheit für feuchte Räume geeignet?

Nein. Die CBD6S ist für trockene Innenräume vorgesehen. Sie sollte nicht in feuchten, nassen oder aggressiven Umgebungen eingesetzt werden.

Was bedeutet die Einschaltdauer von 10 %?

Die Einschaltdauer von maximal 10 % bedeutet ungefähr 2 Minuten Dauerbetrieb bei Volllast, gefolgt von etwa 18 Minuten Pause. Zusätzlich muss die Einschaltdauer der angeschlossenen Säulen beachtet werden.

Kann die CBD6S repariert oder geöffnet werden?

Die Steuereinheit sollte nicht geöffnet werden. Reparaturen und Eingriffe dürfen nur durch autorisierte Fachstellen oder Servicetechniker erfolgen.
