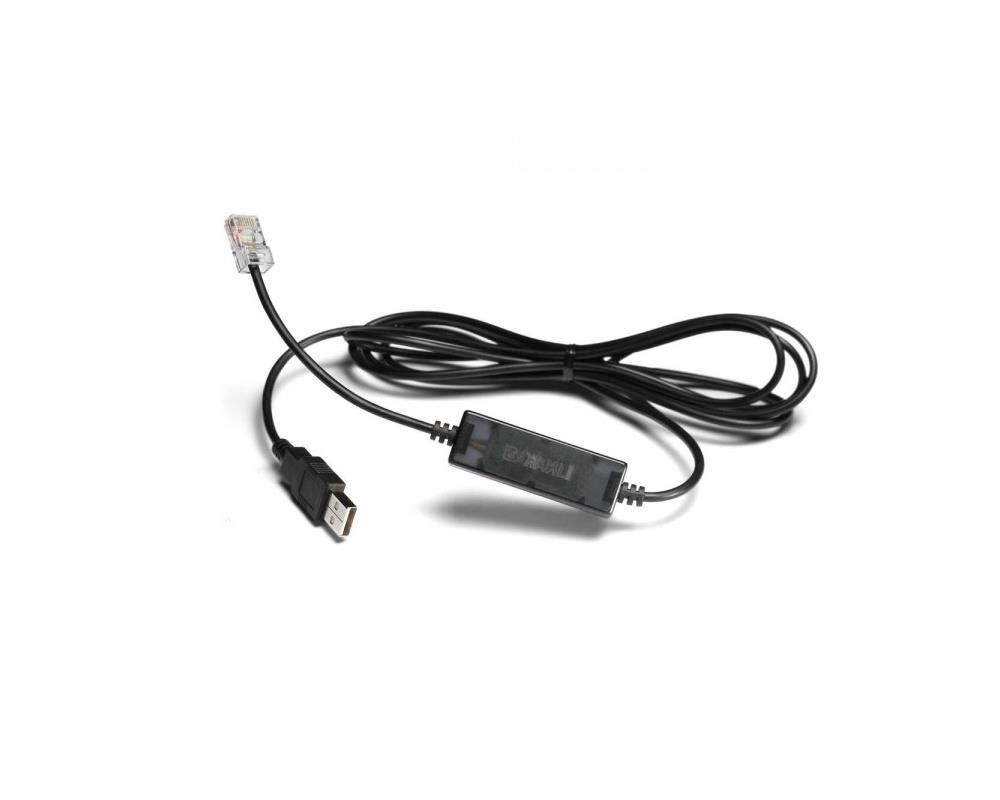

Linak USB Programmierkabel USB2LIN06 für CBD6S Steuereinheit

USB-Verbindung zwischen Computer und LINAK CBD6S Steuereinheit

Das LINAK USB2LIN06 ist ein spezielles USB-Kommunikationskabel für die Verbindung eines Computers mit einer kompatiblen LINAK Steuereinheit. Es wird bei DESKLINE® Systemen eingesetzt, beispielsweise an elektrisch höhenverstellbaren Schreibtischen und Arbeitsplätzen mit einer CBD6S Steuerung.

Das als USB-Programmierkabel angebotene Zubehör stellt die Schnittstelle zur passenden Software her. Bedienung, Diagnose oder Konfiguration erfolgen über das jeweilige Programm. Welche Funktionen tatsächlich verfügbar sind, hängt von der Software, der Steuerung und deren Firmware ab. Das Kabel allein verändert keine Einstellungen.

Information zum Produkt

  • Original LINAK USB-Kommunikationskabel
  • Hersteller-Artikelnummer: USB2LIN06
  • Zur Verbindung eines Computers mit einer kompatiblen LINAK Steuerung
  • Für den Einsatz mit DESKLINE® CBD6S Systemen vorgesehen
  • USB-Typ-A-Stecker auf der Computerseite
  • RJ45-Modularstecker auf der Systemseite
  • Kabelgebundene Kommunikation mit geeigneter LINAK Software
  • Verwendung mit Desk Control Basic in den LINAK Herstellerunterlagen beschrieben
  • Für passende Tisch-, Arbeitsplatz- und Serviceanwendungen

Technische Details

  • Hersteller: LINAK
  • Artikeltyp: USB-Programmier- und Kommunikationskabel
  • Modell / HAN: USB2LIN06
  • Artikelnummer / EAN: 4260433394749
  • Systembereich dieses Angebots: LINAK DESKLINE®
  • Computerseitiger Anschluss: USB Typ A
  • Steuerungsseitiger Anschluss: RJ45-Modularstecker für das LINAK System
  • Verbindungsart: kabelgebunden
  • Vorgesehene Steuerungsfamilie: CBD6S
  • Software erforderlich: ja, passend zur gewünschten Anwendung
  • Betriebssystem: abhängig von der verwendeten Software und deren Version

Vorteile des LINAK USB2LIN06

  • Direkte Verbindung zwischen Computer und kompatibler Steuerung
  • Definierte LINAK Schnittstelle für die softwaregestützte Kommunikation
  • Kabelgebundener Anschluss ohne Bluetooth-Kopplung
  • Geeignet zur Ergänzung eines vorhandenen kompatiblen DESKLINE® Systems
  • Eindeutige Zuordnung über die Hersteller-Artikelnummer USB2LIN06

Kompatibilität und Einsatz

LINAK beschreibt das USB2LIN06 für die Kommunikation zwischen einem PC beziehungsweise Mac und einer CBD Steuereinheit mit Desk Control Basic. In diesen Unterlagen werden CBD6S Systeme sowie CBD4A Advanced Systeme ab der Software 0077432 Version 1.22 genannt. Diese Angaben beziehen sich auf die beschriebene Softwareanwendung und sind keine pauschale Freigabe für sämtliche Programme oder Programmierfunktionen.

Bitte prüfen Sie vor dem Kauf die genaue Bezeichnung Ihrer Steuerung und die Anforderungen der vorgesehenen Software. Ein passender Stecker allein reicht zur Bestätigung der Kompatibilität nicht aus. Bei einem Computer ohne USB-Typ-A-Buchse ist zusätzlich ein geeigneter Adapter erforderlich.

Software und Funktionsumfang

Die benötigte Software muss separat beschafft und auf dem Computer installiert werden. Verwenden Sie eine für Ihre Steuerung geeignete Version und beachten Sie deren Systemvoraussetzungen. Ältere Angaben zu unterstützten Windows- oder Mac-Versionen lassen sich nicht ohne Prüfung auf heutige Betriebssysteme übertragen.

Desk Control Basic ist ein Bedienprogramm für höhenverstellbare Tische. Die Nutzung dieses Programms ist von einer technischen Konfiguration der Steuerung zu unterscheiden. Für weitergehende Diagnose- oder Programmierarbeiten werden die dafür vorgesehenen Werkzeuge und gegebenenfalls passende Konfigurationsdateien oder Zugangsberechtigungen benötigt.

Aus dem Kauf des Kabels ergibt sich keine Zusage, dass sich jede CBD6S Steuerung beliebig umprogrammieren, eine kundenspezifische Firmware auslesen oder eine bestehende Sonderprogrammierung kopieren lässt. Maßgeblich sind die Möglichkeiten des konkreten Systems und der freigegebenen Software.

Typische Anwendungen

  • Verbindung eines Computers mit einer passenden CBD6S Steuereinheit
  • Softwaregestützte Bedienung eines kompatiblen Sitz-Steh-Tisches
  • Einbindung in einen entsprechend ausgestatteten Servicearbeitsplatz
  • Kommunikationsverbindung für freigegebene Diagnose- oder Konfigurationsaufgaben
  • Ersatz eines vorhandenen USB2LIN06 Kabels

Anschluss und Inbetriebnahme

  1. Typenschild der Steuerung und Anforderungen der vorgesehenen Software prüfen.
  2. Die passende Software einschließlich eventuell erforderlicher Treiber nach Herstelleranleitung installieren.
  3. Den Modularstecker mit dem dafür vorgesehenen Bedien- beziehungsweise Kommunikationsanschluss der Steuerung verbinden. Bei CBD6S ist die Anschlussbelegung der konkreten Ausführung zu beachten.
  4. Den USB-Stecker an einen geeigneten USB-Anschluss des Computers anschließen.
  5. Das Tischsystem entsprechend seiner Anleitung mit Strom versorgen und die Verbindung im Programm prüfen.
  6. Erst nach erfolgreicher Erkennung die vorgesehenen Funktionen verwenden.

Das USB-Kabel ersetzt die Stromversorgung der Steuerung und Antriebe nicht. Führen Sie es so, dass es beim Verfahren des Tisches weder gespannt noch gequetscht wird. Beachten Sie für die Anschlussreihenfolge immer die Anleitung des verwendeten Systems und Programms.

Information zur speziellen Programmierung

Befindet sich an Ihrer Steuereinheit oberhalb des Typenschilds ein zusätzlicher Aufkleber mit der Aufschrift „Programmed / Configured to“, kennzeichnet dieser eine spezielle Programmierung beziehungsweise Konfiguration.

Bitte senden Sie uns zur Prüfung einer passenden Nachlieferung oder einer Anfrage zur vorhandenen Konfiguration gut lesbare Fotos des Typenschilds und des Zusatzaufklebers. Das USB2LIN06 allein enthält keine auf Ihre Anwendung abgestimmte Sonderprogrammierung und überträgt diese nicht automatisch auf eine andere Steuerung.

Lieferumfang

  • 1 LINAK USB2LIN06 USB-Programmier- und Kommunikationskabel

Computer, Steuereinheit, Bedienelemente und Antriebe gehören nicht zu diesem Angebot. Erforderliche Software, Lizenzen und anwendungsspezifische Konfigurationsdateien sind separat zu berücksichtigen.

Wichtige Hinweise zur Verwendung

  • Den Modularstecker ausschließlich mit dem vorgesehenen kompatiblen LINAK Anschluss verbinden.
  • Die RJ45-Bauform ist kein Hinweis auf eine Ethernet-Verbindung; nicht an einen Netzwerk-Switch oder Router anschließen.
  • Während einer Datenübertragung oder Konfiguration die Verbindung und die erforderliche Stromversorgung nicht unterbrechen.
  • Vor Änderungen vorhandene Einstellungen dokumentieren und eine verfügbare Sicherungsfunktion der Software nutzen.
  • Technische Konfigurationen nur mit Kenntnis der Anwendung und der zulässigen Systemeinstellungen durchführen.
  • Den Verstellbereich bei Funktionsprüfungen freihalten und die Bewegung beobachten.
  • Ein beschädigtes Kabel nicht weiterverwenden.

Zusammenfassung

Das LINAK USB2LIN06 mit der EAN 4260433394749 verbindet einen Computer mit einer kompatiblen LINAK Steuerung. Es eignet sich als Kommunikationsschnittstelle für passende CBD6S Anwendungen. Die jeweils verwendete Software bestimmt, welche Bedien-, Diagnose- oder Konfigurationsmöglichkeiten zur Verfügung stehen.

Fragen und Antworten

Wofür benötige ich das USB2LIN06?

Es stellt die Kommunikationsverbindung zwischen einem Computer und einer kompatiblen LINAK Steuerung her. Für die gewünschte Funktion benötigen Sie zusätzlich die passende Software.

Kann ich damit eine CBD6S Steuerung programmieren?

Das Kabel kann als Verbindung für geeignete Programmier- oder Konfigurationswerkzeuge dienen. Ob und welche Einstellungen geändert werden können, richtet sich nach Steuerung, Firmware, Software und erforderlichen Berechtigungen.

Ist die Programmierung bereits im Kabel enthalten?

Nein. Das Kabel enthält keine auf Ihren Tisch abgestimmte Konfigurationsdatei und übernimmt eine vorhandene Sonderprogrammierung nicht automatisch.

Ist es ein gewöhnlicher USB-auf-Netzwerk-Adapter?

Nein. Es handelt sich um eine spezielle LINAK Kommunikationsschnittstelle. Ein handelsüblicher USB-Ethernet-Adapter ist kein gleichwertiger Ersatz.

Funktioniert das Kabel mit Windows und Mac?

LINAK beschreibt die Verbindung für beide Plattformen im Zusammenhang mit Desk Control Basic. Die konkrete Nutzbarkeit hängt von der verfügbaren Programmversion, den Treibern und dem Betriebssystem ab. Eine Freigabe für jede aktuelle Version ist damit nicht verbunden.

Versorgt das USB-Kabel den Tisch mit Strom?

Nein. Die Steuerung und die Antriebe benötigen weiterhin ihre vorgesehene Stromversorgung.

Was muss ich bei einer Sonderprogrammierung beachten?

Bitte fotografieren Sie das Typenschild und den Zusatzaufkleber „Programmed / Configured to“ der Steuerung. Diese Angaben benötigen wir zur Prüfung der vorhandenen Ausführung und einer passenden Nachlieferung.
