LINAK DL20305 Hubsäule in Aluminium für höhenverstellbare Arbeitsplätze

Stabile Hochlast-Hubsäule für technische Arbeitsplätze

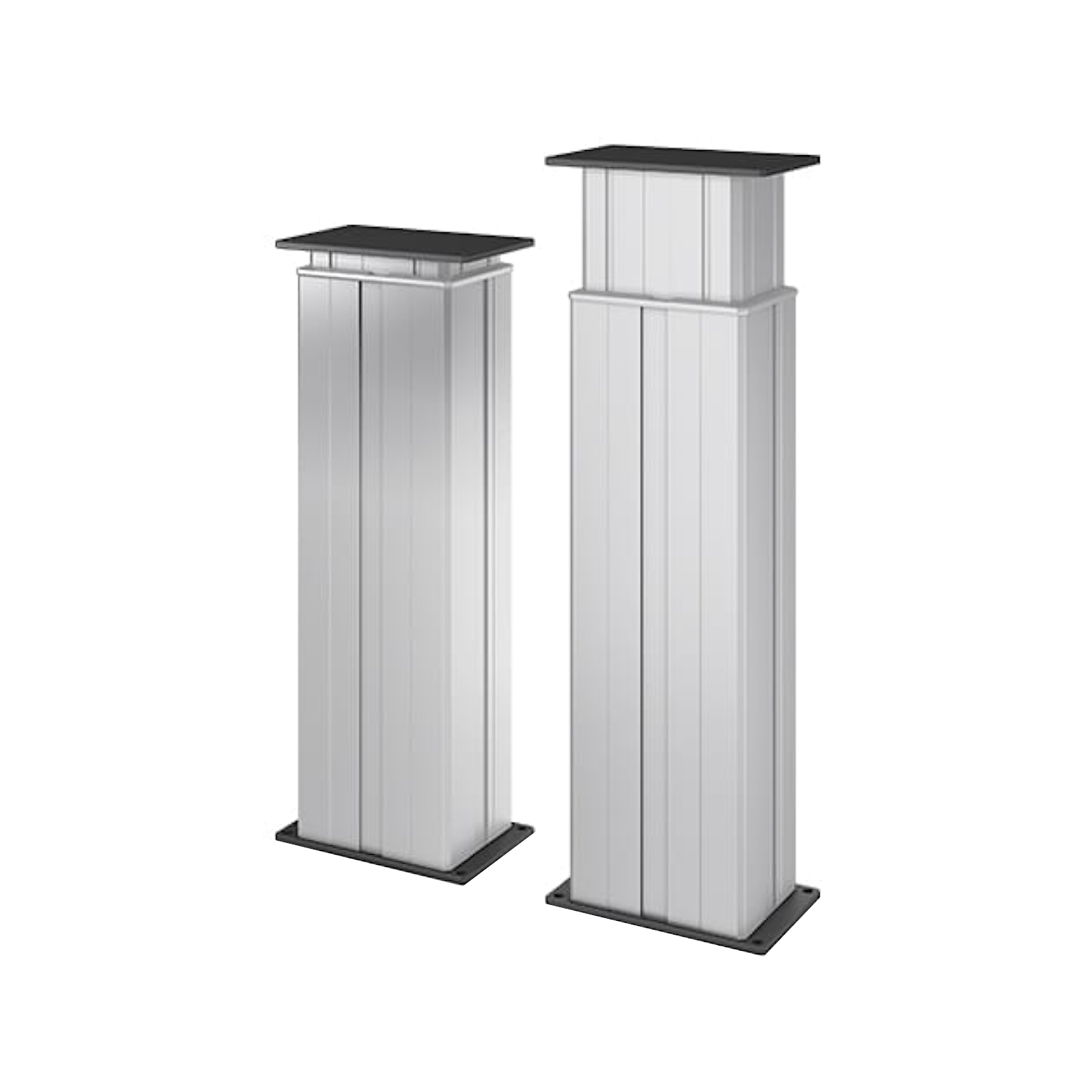

Die LINAK DL20305 ist eine robuste zweiteilige Hubsäule der DESKLIFT™ DL2 Serie für elektrisch höhenverstellbare Arbeitsplätze, Werkbänke, Konsolen, Montagetische und technische Tischsysteme. Die Hubsäule wurde für Anwendungen entwickelt, bei denen hohe Tragkraft, Stabilität und eine zuverlässige Höhenverstellung im Vordergrund stehen.

Durch ihre stabile Bauweise eignet sich die DL2 besonders für industrielle Arbeitsplätze, technische Arbeitsstationen, Computerarbeitsplätze, Werkbänke und vergleichbare Möbel- oder Arbeitsplatzlösungen. Die Säule kann einzeln, in Parallelsystemen mit mehreren Säulen oder in Multiparallelsystemen eingesetzt werden. Damit ist sie sowohl für kompakte Einzeltische als auch für größere höhenverstellbare Konstruktionen geeignet.

Information zum Produkt

• Original LINAK DESKLINE® Hubsäule
• Zweiteilige DESKLIFT™ DL2 Hubsäule für hohe Lasten
• Geeignet für technische Arbeitsplätze, Werkbänke, Konsolen und Montagetische
• Robuste Bauweise für stabile Höhenverstellung
• Einsetzbar als einzelne Säule oder in Parallelsystemen
• Multiparallelsysteme mit bis zu 16 Säulen möglich
• Kompatibel mit LINAK DESKLINE® Steuereinheiten
• Kompatibel mit LINAK DESKLINE® Bedienelementen
• Vierseitige Nuten für optionale Beschläge und einfache Systemintegration
• Integrierte Endschalter, nicht einstellbar
• Niedriger Geräuschpegel für angenehme Nutzung im Arbeitsumfeld
• Für trockene Innenräume vorgesehen

Maße und Detail

• Hersteller: LINAK
• Produktserie: DESKLINE® / DESKLIFT™ DL2
• Artikeltyp: Hubsäule / elektrische Hubeinheit
• Angebotsbezeichnung: DL20305
• Bauart: zweiteilige Hubsäule
• Funktion: elektrische Höhenverstellung
• Maximale Geschwindigkeit ohne Last: bis zu 20 mm/s in Kombination mit CBD6S
• Maximale Last pro Säule: bis zu 2.500 N, abhängig von Ausführung und Systemkonfiguration
• Maximale Selbsthemmung pro Säule: bis zu 2.500 N
• Hublängen laut DL2-Serie: 300 mm, 350 mm oder 500 mm, je nach Ausführung
• Gewicht laut DL2-Serie: ca. 11,5 kg bis 14,5 kg, abhängig von Einbaumaß und Hublänge
• Säulenmaß laut Datenblatt: ca. 147 x 194 mm
• Endplatten: je nach Ausführung 8 mm oder 3 mm
• Farbe Profile: eloxiertes Aluminium
• Farbe Endplatten: je nach Ausführung Tiefschwarz RAL 9005 oder Weißaluminium RAL 9006
• Positionierung: Hallsensor, abhängig von Ausführung
• Endschalter: eingebaut, nicht einstellbar
• Kabel an der Säule: 100 mm Mini-Fit Kabel
• Dynamisches Biegemoment bei 100 % Hublänge: My+/Mx+ 250 Nm und My-/Mx- 200 Nm
• Einschaltdauer: maximal 5 %, ca. 1 Minute Dauerbetrieb gefolgt von ca. 19 Minuten Pause
• Betriebstemperatur: 10 °C bis 40 °C
• Lager- und Transporttemperatur: -10 °C bis +50 °C
• Relative Luftfeuchtigkeit: 20 % bis 80 %, nicht kondensierend
• Luftdruck: 700 bis 1.060 hPa
• Maximale Einsatzhöhe: 2.000 m
• Einsatzbereich: trockene Innenräume
• Kompatibilität: LINAK DESKLINE® Steuereinheiten, konfigurationsabhängig
• Empfohlene Steuereinheit: LINAK CBD6S, abhängig von Systemauslegung

Vorteile der DL2 Hubsäule

• Hohe Tragkraft für anspruchsvolle Arbeitsplatzanwendungen
• Stabile zweiteilige Bauweise für robuste Konstruktionen
• Geeignet für industrielle Werkbänke und technische Arbeitsstationen
• Flexible Systemauslegung mit Einzel-, Parallel- und Multiparallellauf
• Vierseitige Nuten erleichtern die Integration von Beschlägen und Zubehör
• Niedriger Geräuschpegel für angenehmen Betrieb
• Kompatibel mit zahlreichen LINAK DESKLINE® Steuerungen und Bedienelementen
• Geeignet für ergonomische Arbeitsplatzlösungen mit elektrischer Höhenverstellung

Kompatibilität und Einsatz

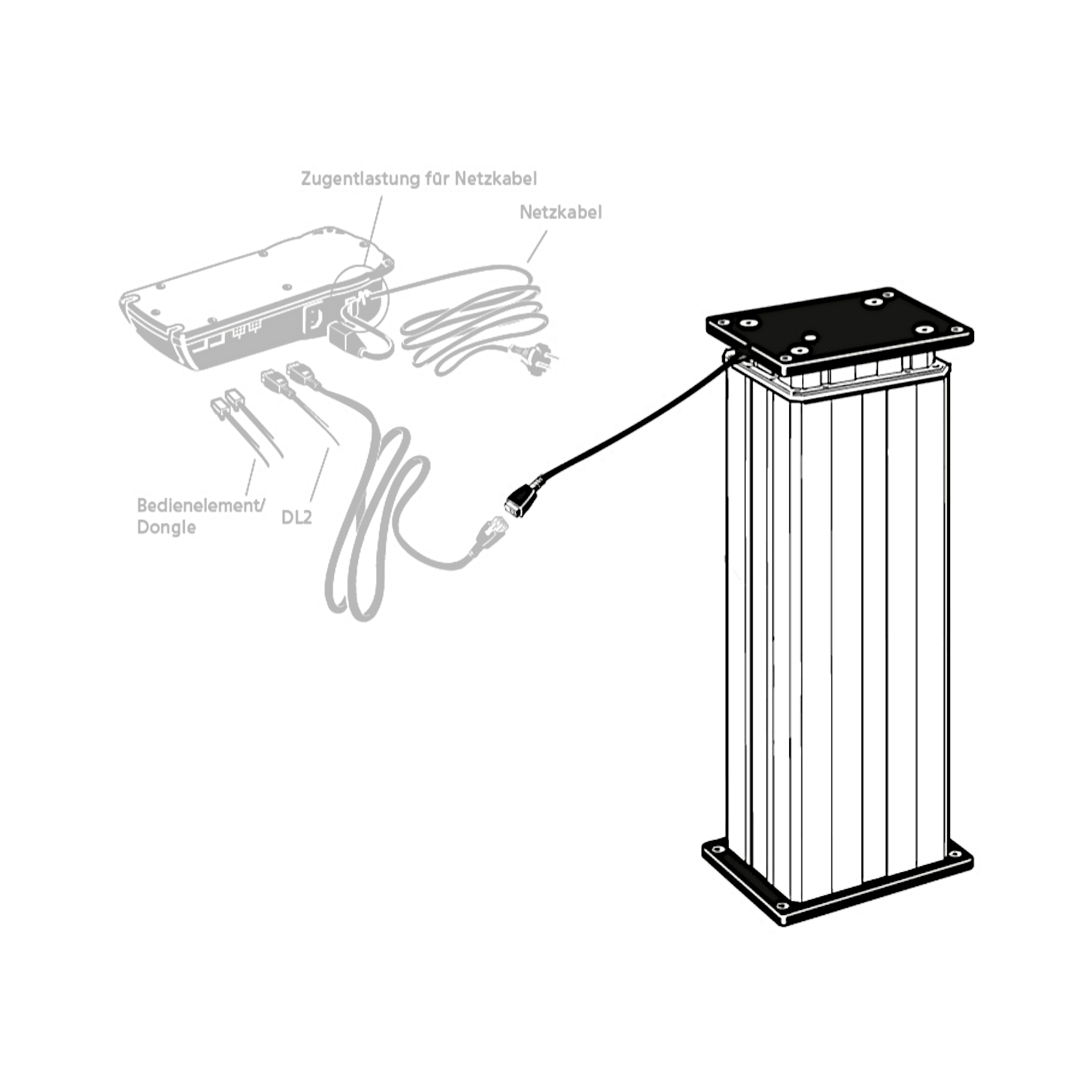

Die LINAK DL20305 ist für kompatible LINAK DESKLINE® Systeme vorgesehen. Die Hubsäule wird nicht allein betrieben, sondern benötigt eine passende Steuereinheit, ein geeignetes Bedienelement und die erforderlichen Anschlusskabel. Je nach Steuereinheit kann die DL2 als einzelne Säule, als Parallelsystem mit zwei bis vier Säulen oder in Multiparallelsystemen mit bis zu 16 Säulen eingesetzt werden.

Typische Einsatzbereiche sind höhenverstellbare Werkbänke, Montagetische, Konsolen, technische Arbeitsplätze, Computerarbeitsplätze, industrielle Arbeitsplatzsysteme und stabile Tischkonstruktionen. Die genaue Systemauslegung richtet sich nach Last, Tischgröße, Einbausituation, gewünschtem Hub und verwendeter Steuereinheit.

Robuste Höhenverstellung für hohe Lasten

Die DL2 Serie wurde für Anwendungen entwickelt, bei denen eine einfache Schreibtischsäule nicht ausreicht. Mit ihrer hohen Kraftreserve, der stabilen Profilgeometrie und der Möglichkeit zum Parallelbetrieb eignet sich die Hubsäule besonders für Arbeitsplatzsysteme, bei denen schwere Aufbauten oder technische Komponenten bewegt werden müssen.

Durch die Kompatibilität mit LINAK DESKLINE® Komponenten lässt sich die DL2 in unterschiedliche Bedienkonzepte integrieren. Je nach System können einfache Auf-/Ab-Bedienelemente, Bedienelemente mit Display oder Bedienelemente mit Memory-Funktion verwendet werden.

Montagehinweise

• Die Hubsäule muss entsprechend der vorgesehenen Systemkonfiguration montiert werden.
• Die mechanische Konstruktion muss die auftretenden Lasten und Momente sicher aufnehmen.
• Bei Parallelsystemen müssen Anzahl und Position der Säulen zur Anwendung passen.
• Die Kompatibilität von Hubsäule, Steuereinheit, Bedienelement und Kabeln muss vor der Montage geprüft werden.
• Die Hubsäule ist für trockene Innenräume vorgesehen.
• Die Einschaltdauer darf nicht überschritten werden.
• Bewegungsbereiche müssen frei von Hindernissen sein, damit keine Blockierungen oder Quetschstellen entstehen.

Wichtige Hinweise zur Verwendung

• Die DL2 ist Bestandteil eines LINAK DESKLINE® Systems und nicht für den alleinstehenden Betrieb vorgesehen.
• Die maximale Last hängt von Ausführung, Steuereinheit und Gesamtsystem ab.
• Die Systemkonfiguration muss zur vorgesehenen Anwendung passen.
• Die Hubsäule darf nur in trockenen Innenräumen eingesetzt werden.
• Bei ungewöhnlichen Geräuschen, sichtbaren Schäden oder Funktionsstörungen darf das System nicht weiter betrieben werden.
• Reparaturen dürfen nur durch autorisierte Fachstellen durchgeführt werden.

Zusammenfassung

Die LINAK DL20305 ist eine robuste DESKLIFT™ DL2 Hubsäule für höhenverstellbare Arbeitsplätze mit hoher Lastanforderung. Sie eignet sich für Werkbänke, Montagetische, technische Arbeitsplätze, Konsolen und weitere stabile Tisch- oder Arbeitsplatzsysteme. Mit hoher Tragkraft, stabiler zweiteiliger Bauweise, DESKLINE® Kompatibilität und flexibler Systemintegration ist sie eine geeignete Lösung für ergonomische Höhenverstellung im technischen und industriellen Umfeld.

Fragen und Antworten

Wofür wird die LINAK DL20305 verwendet?

Die Hubsäule wird zur elektrischen Höhenverstellung von Werkbänken, Montagetischen, Konsolen, technischen Arbeitsplätzen, Computerarbeitsplätzen und vergleichbaren Arbeitsplatzsystemen verwendet.

Ist die DL20305 eine komplette Steuereinheit?

Nein. Die DL20305 ist eine Hubsäule. Für ein funktionsfähiges System werden zusätzlich eine passende LINAK DESKLINE® Steuereinheit, ein Bedienelement und die erforderlichen Kabel benötigt.

Welche Last kann die DL2 Hubsäule bewegen?

Die DL2 Serie kann in Kombination mit einer passenden CBD6S Steuereinheit je nach Ausführung bis zu 2.500 N pro Säule bewegen. Die tatsächlich zulässige Last hängt von der konkreten Ausführung und der gesamten Systemauslegung ab.

Kann die Hubsäule einzeln verwendet werden?

Ja, je nach Anwendung und Steuereinheit kann die DL2 als einzelne Säule eingesetzt werden. Für größere oder breitere Anwendungen sind jedoch häufig Parallel- oder Multiparallelsysteme sinnvoll.

Wie viele DL2 Säulen können gemeinsam betrieben werden?

Je nach Systemauslegung kann die DL2 mit zwei, drei oder vier Säulen parallel betrieben werden. In Multiparallelsystemen sind auch größere Systeme mit bis zu 16 Säulen möglich.

Ist die DL2 für industrielle Arbeitsplätze geeignet?

Ja. Die DL2 wurde speziell für robuste Anwendungen wie industrielle Werkbänke, technische Arbeitsstationen und Montagetische entwickelt, bei denen Stabilität und hohe Lastreserven erforderlich sind.

Welche Steuereinheit ist für die DL2 geeignet?

Die DL2 ist mit LINAK DESKLINE® Steuereinheiten kompatibel. Häufig wird die CBD6S verwendet. Die konkrete Steuereinheit muss zur gewünschten Systemkonfiguration passen.

Welche Bedienelemente können verwendet werden?

Die DL2 ist mit LINAK DESKLINE® Bedienelementen kompatibel. Je nach Anwendung können einfache Auf-/Ab-Bedienelemente, Bedienelemente mit Display oder Bedienelemente mit Speicherfunktion eingesetzt werden.

Ist die DL2 für feuchte Umgebungen geeignet?

Nein. Die Hubsäule ist für trockene Innenräume vorgesehen. Sie sollte nicht im Außenbereich oder in feuchten beziehungsweise aggressiven Umgebungen eingesetzt werden.

Was bedeutet die Einschaltdauer von 5 %?

Die Einschaltdauer gibt an, wie lange das System innerhalb eines Zeitraums betrieben werden darf. Bei der DL2 bedeutet dies etwa eine Minute Dauerbetrieb, gefolgt von ungefähr 19 Minuten Pause.

Kann die DL2 mit Zubehör montiert werden?

Ja. Für die DL2 ist eine Montagehalterung verfügbar. Diese kann zum Beispiel für Quertraversen, kundenspezifische Gehäuse, Steuereinheiten oder weitere Bauteile verwendet werden.

Kann die DL2 allein repariert oder geöffnet werden?

Nein. LINAK DESKLINE® Produkte sollten nicht geöffnet werden. Reparaturen dürfen nur durch autorisierte Fachstellen oder Servicetechniker durchgeführt werden.
