LINAK BASE100 Baselift Hubeinheit Sockelfuß für höhenverstellbare Küchen

Unsichtbare Höhenverstellung für Küchensockel

Der LINAK BASE100 ist eine kompakte Baselift™ Hubeinheit zur elektrischen Höhenverstellung von Küchen, Arbeitsflächen, Kochinseln, Theken und vergleichbaren Korpusmöbeln. Die Einheit wird im Sockelbereich unterhalb der Küchenschränke montiert und bleibt dadurch im eingebauten Zustand nahezu unsichtbar. Mit einem Einbaumaß von nur 100 mm und einem Hub von 100 mm ermöglicht das System eine ergonomische Anpassung der Arbeitshöhe, ohne wertvollen Stauraum in der Küche aufzugeben.

Die Baselift™ Einheit eignet sich besonders für moderne Küchenlösungen, bei denen Komfort, Ergonomie und ein klares Möbeldesign miteinander verbunden werden sollen. Durch die elektrische Höhenverstellung lässt sich die Arbeitshöhe an unterschiedliche Nutzer, Tätigkeiten und Anforderungen anpassen. Typische Anwendungen sind höhenverstellbare Küchenzeilen, Kücheninseln, Arbeitsflächen, Verkaufstresen oder Arbeitsbereiche, bei denen eine flexible Sitz-Sitz- oder Steh-Steh-Verstellung gewünscht ist.

Information zum Produkt

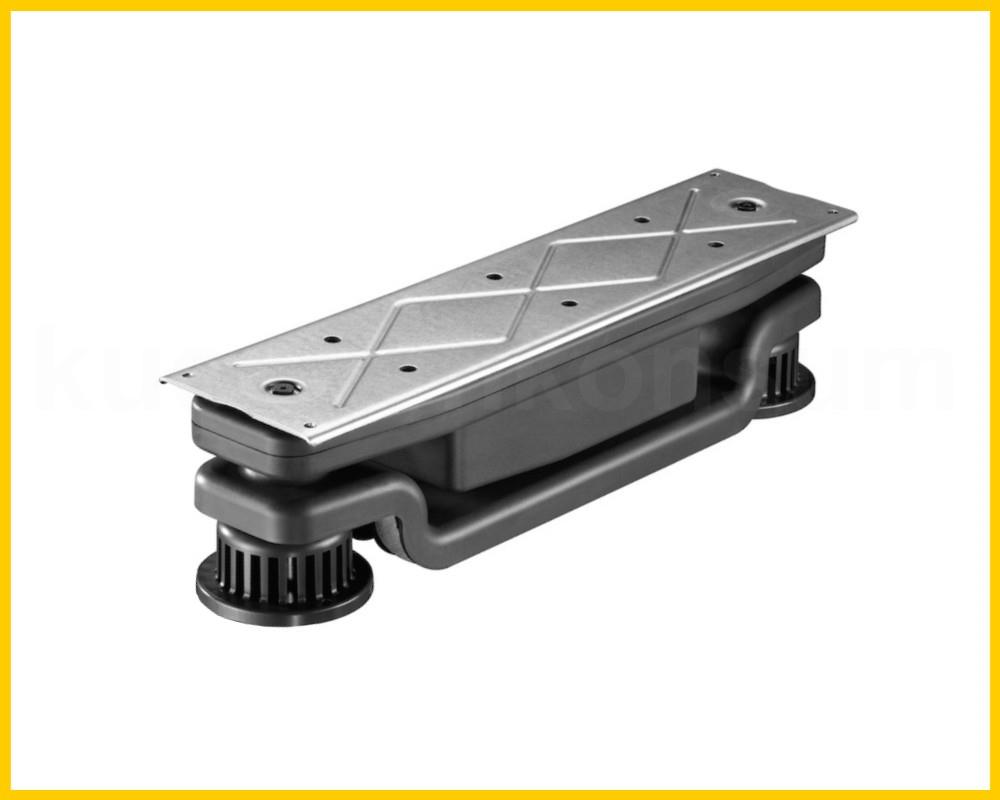

• Original LINAK DESKLINE® Baselift™ Hubeinheit
• Zur elektrischen Höhenverstellung von Küchen, Arbeitsflächen und Tresen

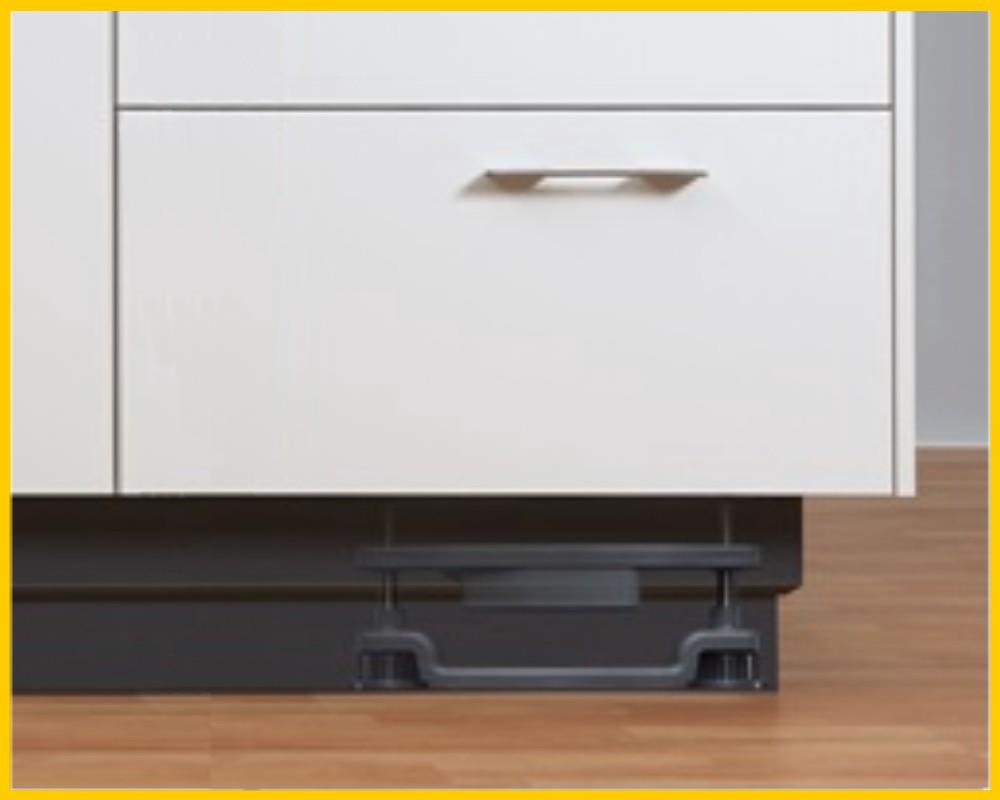

• Unsichtbare Montage im Sockelbereich unterhalb der Küchenschränke
• Kompakte Bauform mit nur 100 mm Einbaumaß

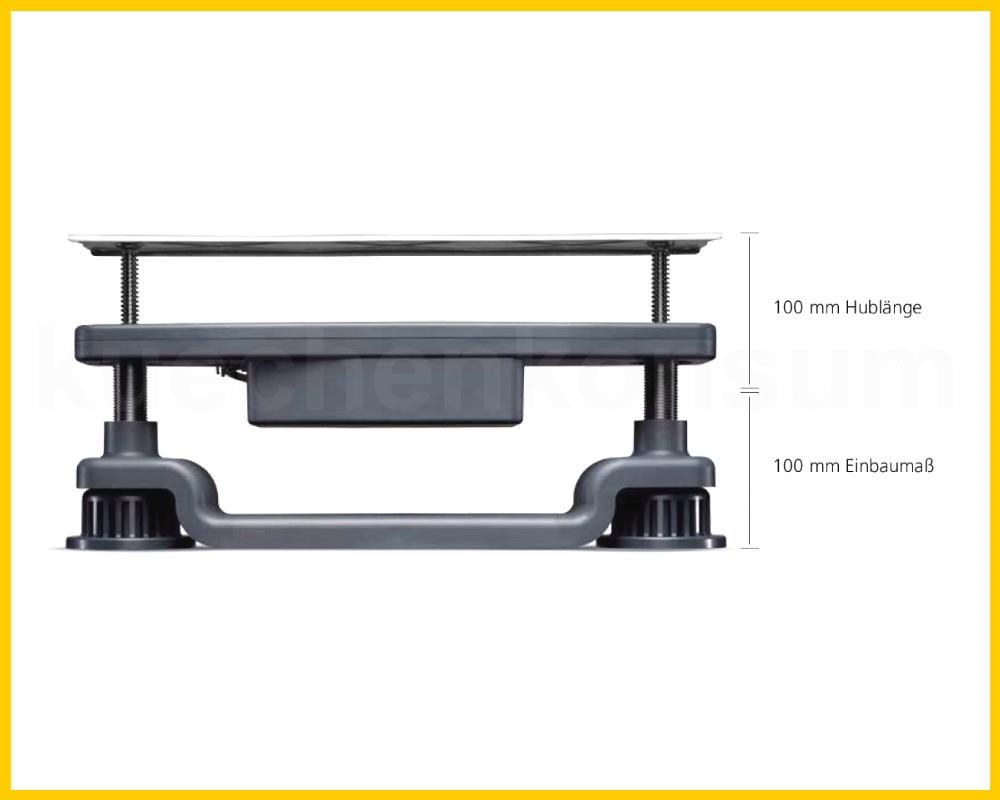

• 100 mm Hublänge für ergonomische Anpassung der Arbeitshöhe
• Geeignet für Küchenzeilen, Kochinseln, Theken und Korpusmöbel
• Plug & Play™ Integration in kompatible LINAK DESKLINE® Systeme
• Kann in 2-, 3- oder 4-Parallelsystemen eingesetzt werden
• Multiparallelsysteme mit bis zu 16 Baselift™ Einheiten möglich
• Verstellbare Füße zur Feineinstellung der Basisposition
• Niedriger Geräuschpegel für komfortable Nutzung im Alltag
• PVC-Free™ Ausführung
• Für trockene Innenräume vorgesehen

Maße und Detail

• Hersteller: LINAK
• Produktserie: DESKLINE® Baselift™
• Artikeltyp: Hubeinheit / Linearantrieb für Sockelverstellung
• Angebotsbezeichnung: BASE100
• LINAK Systemtyp: BASE1
• Bestellcode laut Datenblatt: BASE1000A0F100100
• Spindeltyp: 12 mm Steigung, Standard
• Hublänge: 100 mm
• Einbaumaß: 100 mm
• Maximale Geschwindigkeit ohne Last: bis zu 14 mm/s in Kombination mit CBD6S
• Maximale Last pro Einheit: 1.500 N in Kombination mit CBD6S
• Selbsthemmung pro Einheit: 1.500 N
• Einsatzart: nur für Druckanwendungen
• Verstellbare Füße: bis zu 15 mm Feineinstellung
• Gewicht: ca. 3 kg

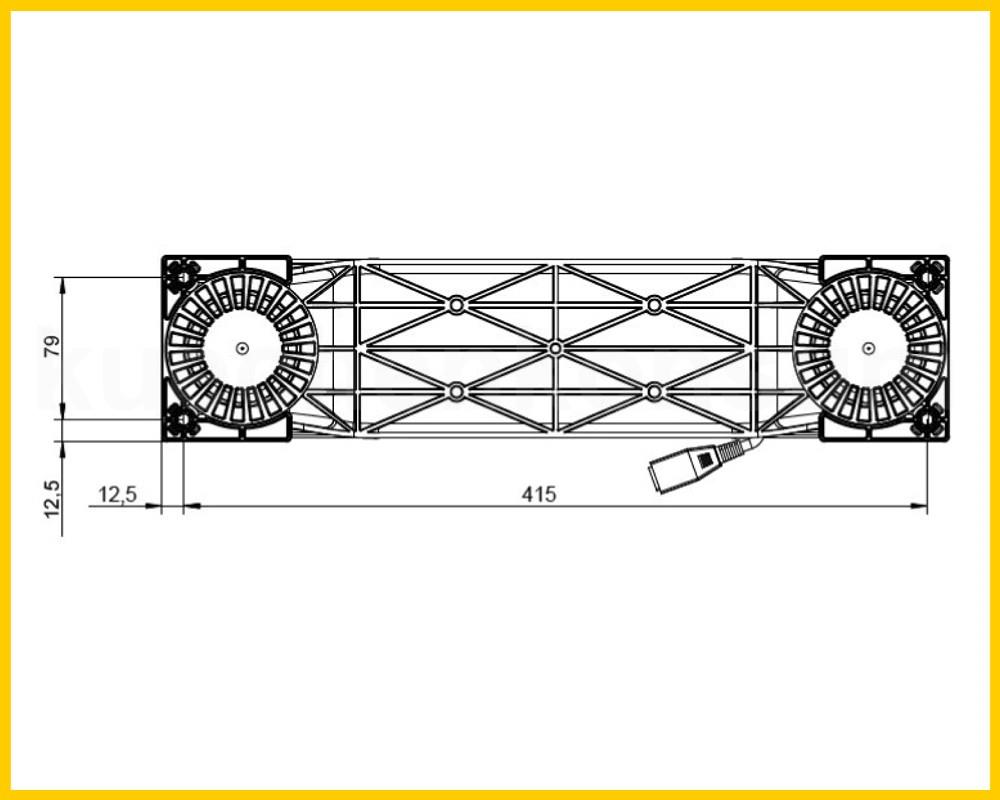

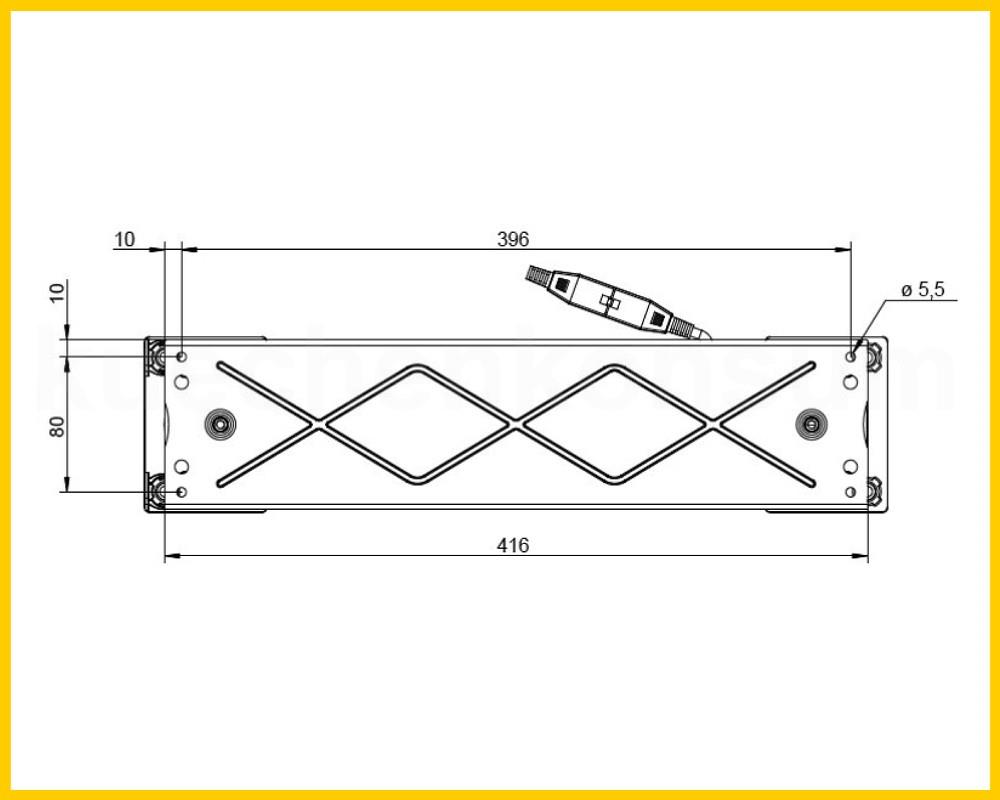

• Abmessungen laut Datenblatt: ca. 100 x 416 mm

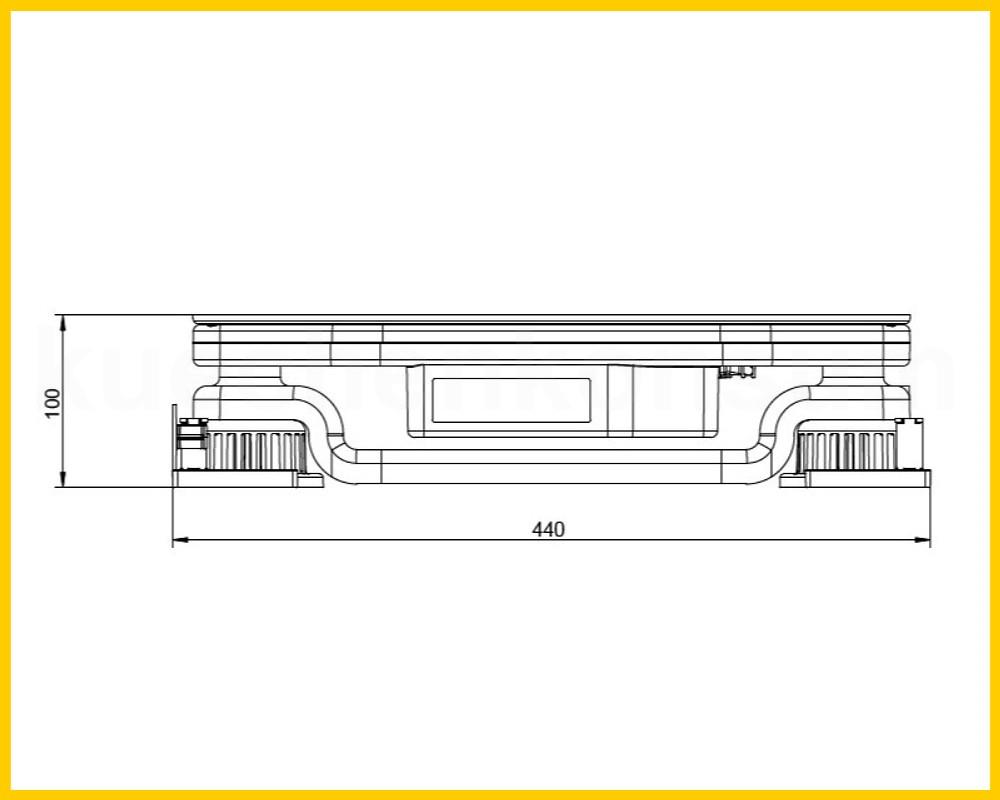

• Gesamtlänge laut Maßzeichnung: ca. 440 mm

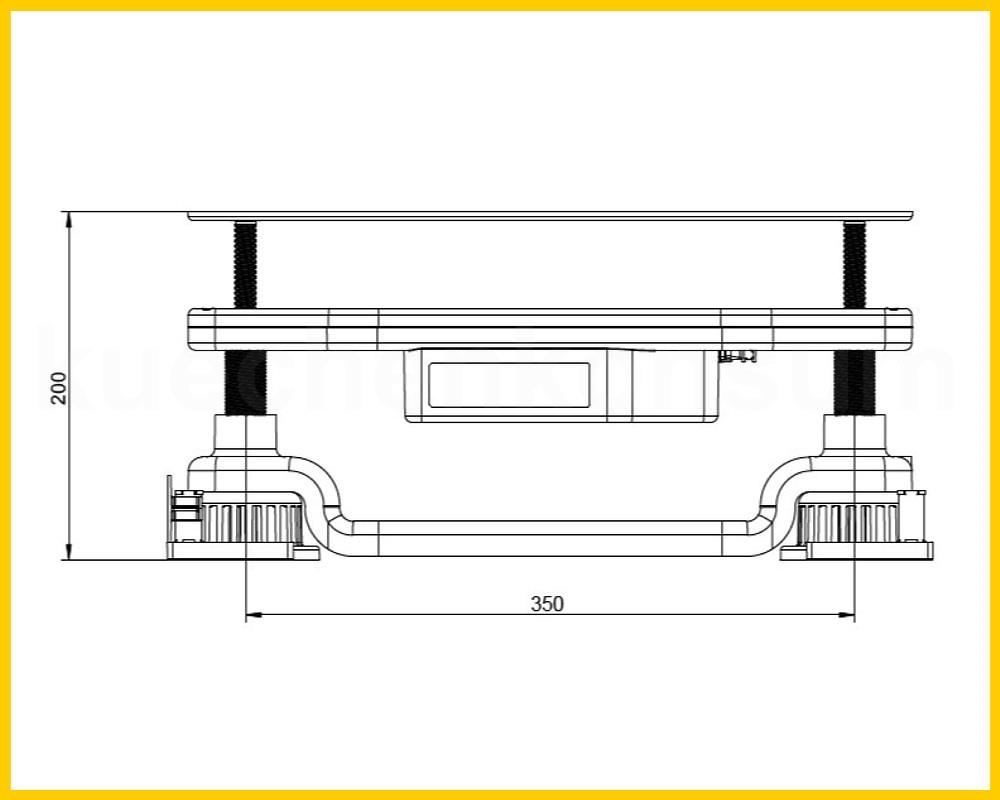

• Breite laut Maßzeichnung: ca. 200 mm
• Farbe: Anthrazitgrau, RAL 7016
• Kabel: 200 mm, Standard
• Kompatibilität: LINAK DESKLINE® Steuereinheiten
• Empfohlene Steuereinheit: CBD6S
• Empfohlene Bedienelemente für Küchenanwendungen: DPH oder DPT
• Einschaltdauer: 10 %, maximal ca. 1 Minute Dauerbetrieb bei Volllast, danach ca. 9 Minuten Pause
• Betriebstemperatur: 10 °C bis 40 °C
• Lager- und Transporttemperatur: -10 °C bis +50 °C
• Relative Luftfeuchtigkeit im Betrieb: 20 % bis 80 %, nicht kondensierend
• Luftdruck im Betrieb: 800 bis 1.060 hPa
• Maximale Einsatzhöhe: 2.000 m
• Einsatzbereich: trockene Innenräume

Vorteile des LINAK BASE100

• Ergonomische Anpassung der Arbeitshöhe in der Küche
• Unsichtbare Integration im Sockelbereich
• 100 mm Höhenverstellung bei nur 100 mm Einbaumaß
• Erhält Stauraum und Möbeloptik weitgehend unverändert
• Geeignet für kleine und große Küchenlösungen
• Skalierbar für Küchenzeilen, Inseln und Thekenanlagen
• Leiser Betrieb für angenehme Nutzung im Wohn- und Arbeitsbereich
• Feineinstellung der Sockelhöhe über verstellbare Füße
• Kompatibel mit zahlreichen LINAK DESKLINE® Bedienelementen
• Unterstützt moderne, barriereärmere und ergonomische Küchenkonzepte

Ergonomie in der Küche

Die richtige Arbeitshöhe ist ein wichtiger Faktor für komfortables Arbeiten in der Küche. Unterschiedliche Nutzer, Tätigkeiten und Körpergrößen erfordern nicht immer dieselbe Höhe der Arbeitsfläche. Mit dem BASE100 kann die Küche elektrisch angehoben oder abgesenkt werden. Dadurch lässt sich die Arbeitsfläche an die jeweilige Situation anpassen, zum Beispiel beim Vorbereiten, Kochen, Arbeiten an der Kücheninsel oder bei der Nutzung als Thekenlösung.

Der Hub von 100 mm deckt einen praxisgerechten Verstellbereich ab und kann helfen, eine angenehmere Körperhaltung beim Arbeiten zu erreichen. Besonders bei gemeinsam genutzten Küchen, Showküchen, Wohnküchen oder gewerblichen Tresenlösungen kann die elektrische Höhenverstellung den Komfort deutlich erhöhen.

Kompatibilität und Systemaufbau

Der LINAK BASE100 ist nicht als alleinstehendes Produkt für den Einzelbetrieb vorgesehen. Die Hubeinheit ist Bestandteil eines kompatiblen LINAK DESKLINE® Systems. Für ein vollständiges System werden neben den Baselift™ Einheiten eine passende Steuereinheit, ein geeignetes Bedienelement und die erforderlichen Anschlusskabel benötigt.

In Küchenanwendungen werden besonders die Bedienelemente DPH und DPT empfohlen, da diese dezent in eine Tisch- oder Arbeitsplatte integriert werden können. Je nach Anwendung können zwei, drei, vier oder in Multiparallelsystemen bis zu 16 Baselift™ Einheiten eingesetzt werden. Anzahl und Position der Einheiten hängen von Größe, Konstruktion und Last der jeweiligen Küchen- oder Tresenlösung ab.

Montage und Einsatzbereich

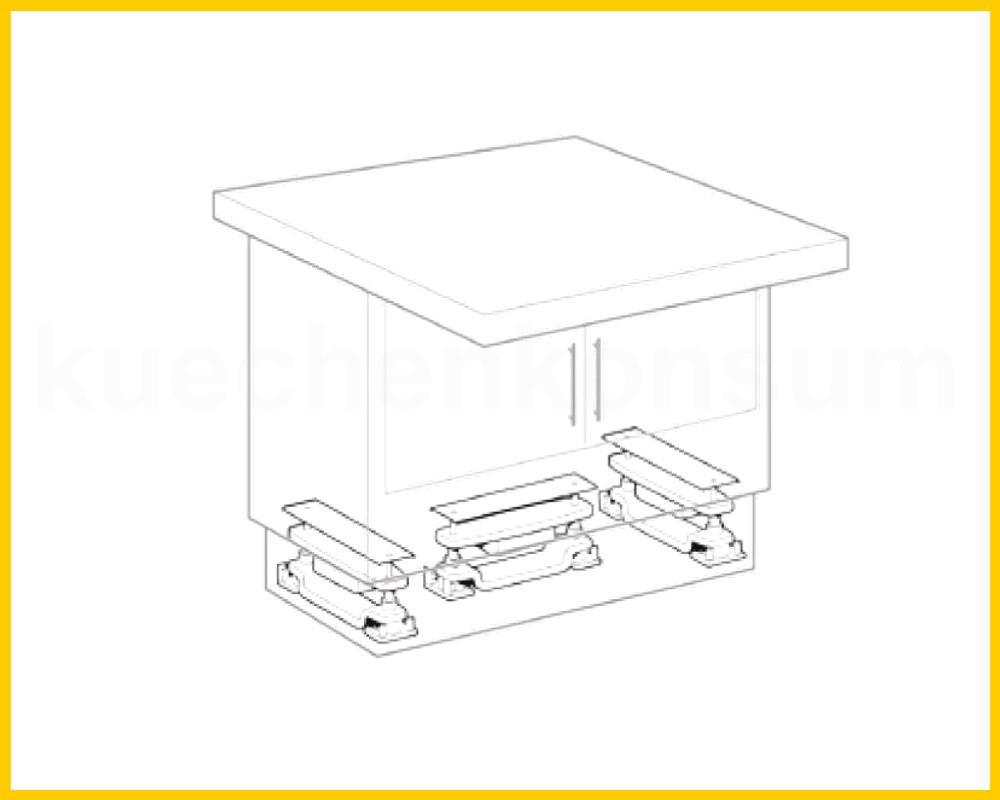

Die Baselift™ Einheiten werden im Sockelbereich unterhalb der Küchenschränke montiert und müssen aufrecht eingebaut werden. Die Konstruktion der Küche oder des Möbels muss so ausgelegt sein, dass die Last gleichmäßig aufgenommen wird und keine unzulässigen Biegemomente auf die Hubeinheiten wirken. Als Orientierung nennt LINAK bei geeigneter Unterkonstruktion einen maximalen Abstand von ca. 600 mm zwischen zwei Baselift™ Einheiten; die endgültige Auslegung muss jedoch zur jeweiligen Möbelkonstruktion passen.

Der Einsatz ist ausschließlich für trockene Innenräume vorgesehen. Die Einheit darf nicht im Außenbereich, in feuchten Umgebungen oder in Bereichen verwendet werden, die mit aggressiven Reinigungsmitteln gereinigt werden müssen. Vor Inbetriebnahme müssen Freiräume oberhalb und unterhalb der beweglichen Anwendung geprüft werden, damit keine Gegenstände eingeklemmt oder Bewegungen blockiert werden.

Wichtige Hinweise zur Verwendung

• Der BASE100 ist nur für Druckanwendungen vorgesehen.
• Die Hubeinheit darf nicht als alleinige tragende Konstruktion für Biegemomente eingesetzt werden.
• Die maximale Last und die Systemauslegung müssen zur gesamten Anwendung passen.
• Der Betrieb ist nur in trockenen Innenräumen vorgesehen.
• Die Einschaltdauer darf nicht überschritten werden.
• Vor Installation, Reinigung oder Wartung muss das System vom Stromnetz getrennt werden.
• Bei ungewöhnlichen Geräuschen, Gerüchen oder sichtbaren Schäden darf das System nicht weiter betrieben werden.
• Die endgültige Küchen- oder Möbelanwendung muss vom Hersteller der Anwendung sicher ausgelegt werden.

Zusammenfassung

Der LINAK BASE100 ist eine kompakte Baselift™ Hubeinheit für die elektrische Höhenverstellung von Küchen, Arbeitsflächen, Kochinseln und Tresen. Mit 100 mm Einbaumaß, 100 mm Hub, bis zu 1.500 N Last pro Einheit und unsichtbarer Montage im Sockelbereich verbindet das System ergonomischen Komfort mit moderner Möbelintegration. In Kombination mit kompatibler LINAK DESKLINE® Steuereinheit und passendem Bedienelement entsteht eine flexible, leise und dezente Lösung für höhenverstellbare Küchen- und Arbeitsbereiche.

Fragen und Antworten

Wofür wird der LINAK BASE100 verwendet?

Der BASE100 wird zur elektrischen Höhenverstellung von Küchenelementen, Arbeitsflächen, Kochinseln, Theken und vergleichbaren Korpusmöbeln eingesetzt. Die Hubeinheiten werden im Sockelbereich unterhalb der Schränke montiert.

Ist der BASE100 ein einzelner kompletter Küchenlift?

Nein. Der BASE100 ist eine einzelne Baselift™ Hubeinheit. Für ein vollständiges höhenverstellbares System werden mehrere Hubeinheiten, eine passende Steuereinheit, ein Bedienelement und die erforderlichen Kabel benötigt.

Wie viel Hub bietet der BASE100?

Der BASE100 bietet eine Hublänge von 100 mm. Dadurch kann eine Küchenarbeitsfläche oder ein anderes geeignetes Möbel um 100 mm in der Höhe verstellt werden.

Wie hoch ist das Einbaumaß?

Das Einbaumaß beträgt 100 mm. Dadurch kann die Hubeinheit in vielen Sockelkonstruktionen integriert werden, ohne den Stauraum der Küche wesentlich zu beeinträchtigen.

Welche Last kann eine Baselift™ Einheit tragen?

In Kombination mit einer passenden LINAK CBD6S Steuereinheit ist laut Hersteller eine maximale Last von 1.500 N pro Einheit möglich. Die zulässige Gesamtlast hängt von Anzahl, Anordnung und Auslegung des Gesamtsystems ab.

Kann der BASE100 allein betrieben werden?

Nein. Der BASE100 ist eine Hubeinheit und benötigt eine kompatible LINAK DESKLINE® Steuereinheit, ein geeignetes Bedienelement und passende Kabel. Erst daraus entsteht ein funktionsfähiges System.

Welche Bedienelemente eignen sich für Küchenanwendungen?

LINAK empfiehlt für Baselift™ Küchenanwendungen besonders die Bedienelemente DPH und DPT, da diese dezent in Tisch- oder Arbeitsplatten integriert werden können. Grundsätzlich sind verschiedene DESKLINE® Bedienelemente kompatibel.

Wie viele Baselift™ Einheiten werden benötigt?

Die Anzahl hängt von Größe, Gewicht und Konstruktion der Anwendung ab. Möglich sind 2-, 3- oder 4-Parallelsysteme sowie Multiparallelsysteme mit bis zu 16 Baselift™ Einheiten für große Kücheninseln oder Tresenlösungen.

Ist der BASE100 für den Außenbereich geeignet?

Nein. Der BASE100 ist ausschließlich für trockene Innenräume vorgesehen. Er darf nicht im Außenbereich, in feuchten Bereichen oder in aggressiven Reinigungsumgebungen eingesetzt werden.

Kann eine bestehende Küche mit Baselift™ nachgerüstet werden?

Eine Nachrüstung kann je nach Konstruktion möglich sein, muss aber im Einzelfall geprüft werden. Entscheidend sind Sockelhöhe, Tragstruktur, verfügbare Einbauhöhe, Lastverteilung, Kabelverlegung und die Sicherheit der gesamten Anwendung.

Ist der BASE100 sichtbar, wenn er eingebaut ist?

In der vorgesehenen Anwendung wird die Hubeinheit im Sockelbereich montiert und ist dadurch in der Regel nicht sichtbar. Die Küchenoptik und der Stauraum bleiben weitgehend erhalten.

Was bedeutet die Einschaltdauer von 10 %?

Die Einschaltdauer beschreibt das Verhältnis von Betriebszeit zu Pausenzeit. Bei Volllast bedeutet 10 % ungefähr eine Minute Dauerbetrieb, gefolgt von etwa neun Minuten Pause.

Was muss vor dem Betrieb geprüft werden?

Vor dem Betrieb sollten Montage, Stromversorgung, Kabelverbindungen, Bewegungsfreiraum, Lastverteilung und die korrekte Funktion des gesamten Systems geprüft werden. Über und unter der beweglichen Anwendung muss ausreichend Freiraum vorhanden sein.

Was passiert, wenn das System blockiert wird?

Blockierungen können zu Personen- oder Sachschäden führen. Deshalb muss die Anwendung so geplant werden, dass keine Gegenstände, Kabel oder Körperteile eingeklemmt werden können und die Bewegung in beide Richtungen frei bleibt.

Kann der BASE100 repariert werden?

DESKLINE® Produkte dürfen nicht geöffnet werden. Reparaturen dürfen nur durch autorisierte LINAK Werkstätten oder Servicetechniker durchgeführt werden.
