optimAIRo-Übergangsstück gerade

Gerader Übergang von flach auf rund

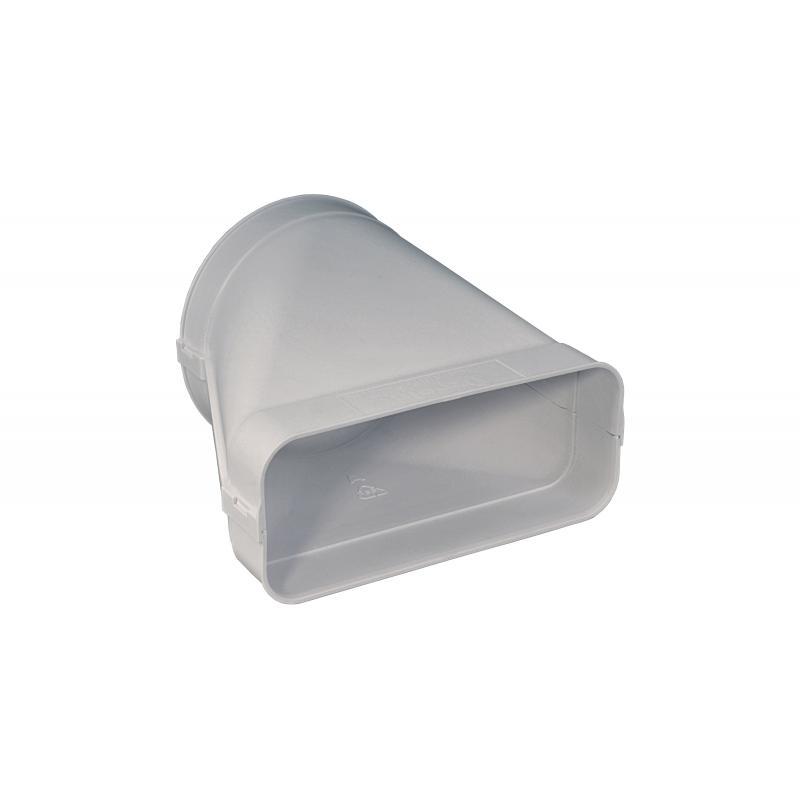

Das optimAIRo Übergangsstück N20065 verbindet einen passenden Flachkanal des Systems optimAIRo 150 mit einem Rundrohr der Nennweite 150. Das Formteil ist für einen geraden und strömungsgünstigen Übergang zwischen beiden Kanalformen ausgelegt. Die Bautiefe beträgt 175 mm. Das Übergangsstück besteht aus weißem Kunststoff. Auf beiden Anschlussseiten sind Muffen angeformt. Der flache Ausgang wird innen mit 220 x 89 mm und außen mit 226 x 93 mm angegeben. Der runde Ausgang besitzt innen Ø 152 mm und außen Ø 156 mm. Für das Bauteil wird eine maximale Abluftleistung von 900 m³/h angegeben.

Information zum Produkt

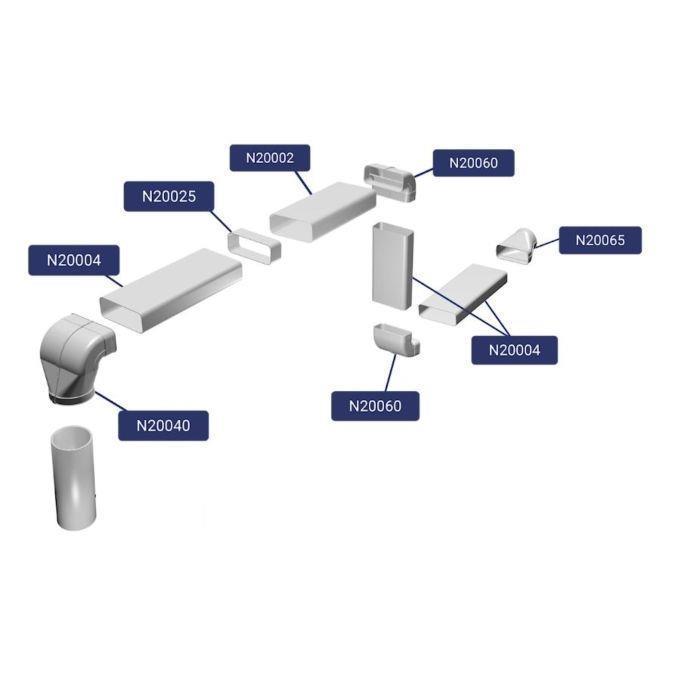

• Das Übergangsstück verbindet einen passenden optimAIRo-150-Flachkanal mit einem Rundrohr der Nennweite 150
• Die gerade Bauform ist für einen strömungsgünstigen Übergang zwischen den unterschiedlichen Kanalformen vorgesehen
• Auf der Flachkanal- und Rundrohrseite sind Muffen direkt am Formteil angeformt
• Das Bauteil besteht aus weißem Kunststoff und gehört zum optimAIRo-System
• Für die Ausführung wird eine Abluftleistung von maximal 900 m³/h angegeben
• Der Übergang kann innerhalb einer geeigneten Installation in beiden Strömungsrichtungen eingesetzt werden

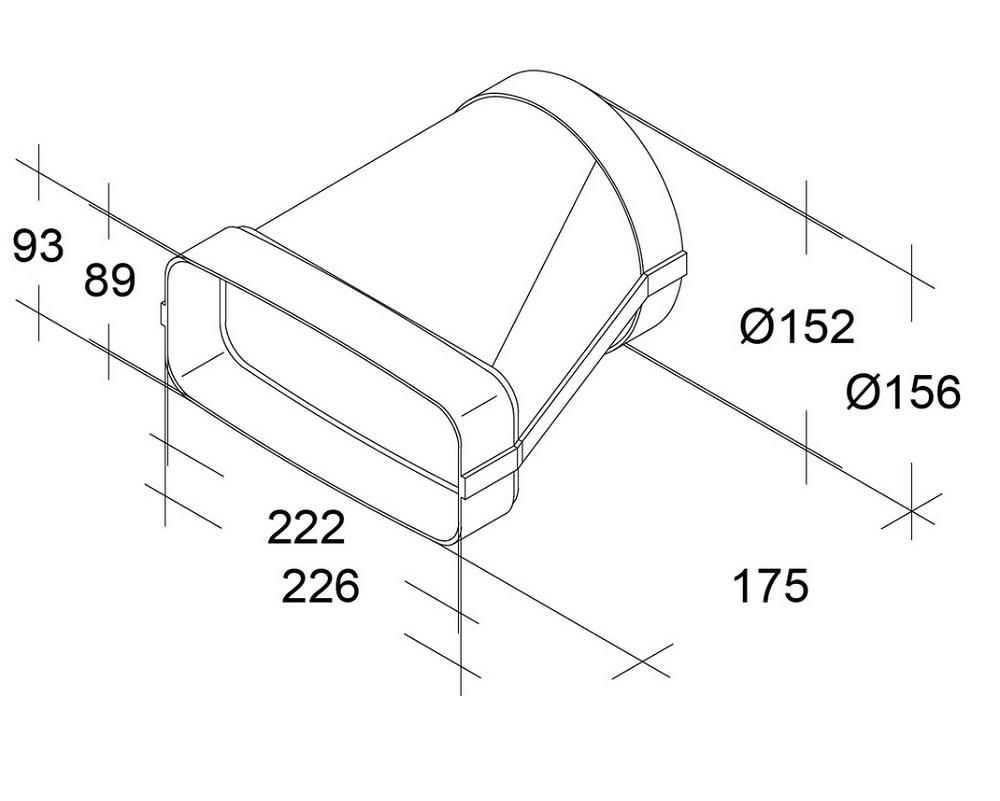

Maße und Detail

• Besitzt eine Bautiefe von 175 mm
• Der flache Ausgang misst innen 220 x 89 mm
• Der flache Ausgang misst außen 226 x 93 mm
• Der runde Ausgang misst innen Ø 152 mm
• Der runde Ausgang misst außen Ø 156 mm
• Besteht aus weißem Kunststoff
• Besitzt auf beiden Seiten angeformte Muffen
• Trägt die Artikelnummer N20065
• Ist unter der GTIN 4250000562534 geführt

Zusammenfassung

Der optimAIRo N20065 ist ein gerades Übergangsstück vom Flachkanal auf Rundrohr. Das Formteil ist 175 mm tief und verbindet den optimAIRo-150-Flachkanal mit einem Rundrohr NW 150. Beidseitig angeformte Muffen gehören zur Bauform. Das Übergangsstück besteht aus weißem Kunststoff.

Fragen und Antworten

Wofür wird N20065 verwendet? Für den Übergang von einem kompatiblen optimAIRo-150-Flachkanal auf ein Rundrohr NW 150.

Welche Maße besitzt die Flachkanalseite? Innen 220 x 89 mm und außen 226 x 93 mm.

Welche Maße besitzt die Rundrohrseite? Innen Ø 152 mm und außen Ø 156 mm.

Sind Muffen vorhanden? Ja, beidseitig angeformt.

Welche Abluftleistung ist angegeben? Maximal 900 m³/h.
